Оптичний рефлектометр DK3200 OTDR 1310/1550 нм

DK3200 - компактний оптичний рефлектометр OTDR для діагностики волоконно-оптичних ліній, пошуку обривів, вимірювання довжини траси, загасання та якості зварок/з'єднань. Прилад працює з одномодовим волокном G.652 на довжинах хвиль 1310/1550 нм і підходить для обслуговування FTTH, PON та магістральних ділянок невеликої і середньої протяжності.

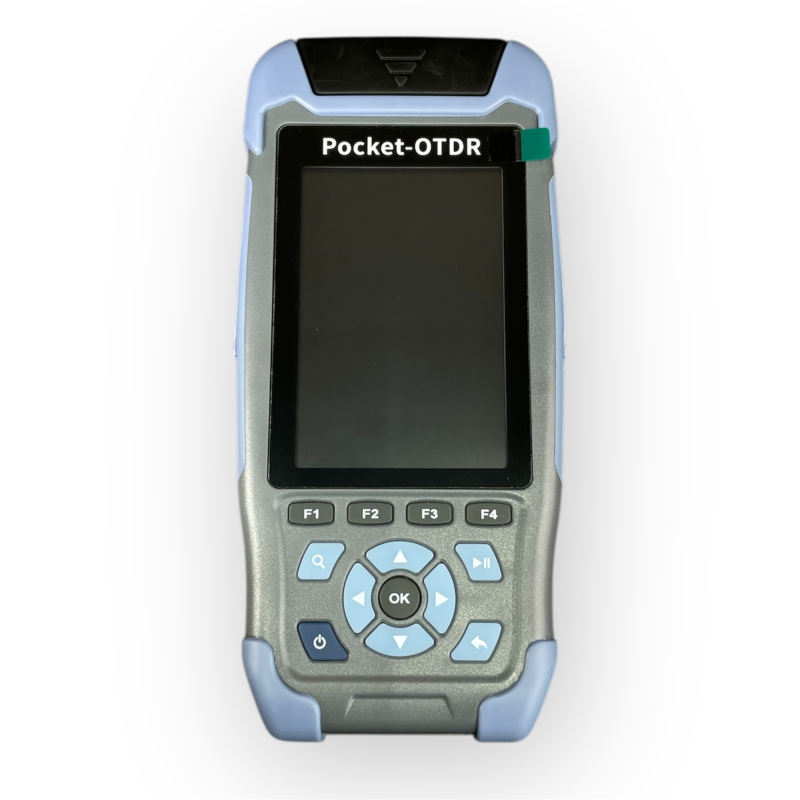

DK3200 об'єднує OTDR, вимірювач оптичної потужності OPM, візуальний локатор пошкоджень VFL, стабілізоване джерело світла LS, перевірку RJ45-кабелю, трекер RJ45 і ліхтарик. Прилад має 3,5-дюймовий кольоровий дисплей, зручний інтерфейс, гумовий корпус і автономну роботу до 12 годин.

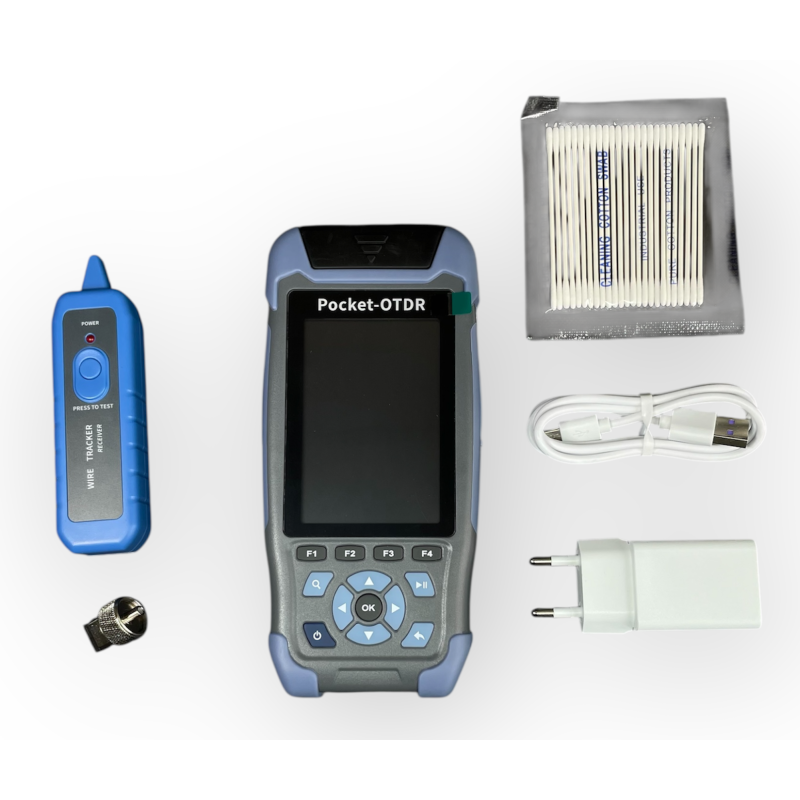

Комплект постачання

• Рефлектометр DK3200 з роз'ємом FC/UPC.
• Блок живлення 5 В 2 А.
• Кабель micro USB.
• Індикатор кабелю витої пари, батарейки до комплекту не входять.
• Чохол.
• Ватні палички для чистки.

Основні функції

• OTDR для вимірювання довжини, втрат і пошуку подій на оптичній лінії.
• Робота по волокну G.652 SM на 1310/1550 нм.
• Сліпа зона подій 3 м, зручно для коротких патчкордів і ближніх з'єднань.
• Діапазон тестування від 500 м до 64 км.
• OPM для вимірювання потужності від -50 до +26 dBm, опційно до -70 dBm.
• VFL 650 нм з потужністю не менше 10 mW.

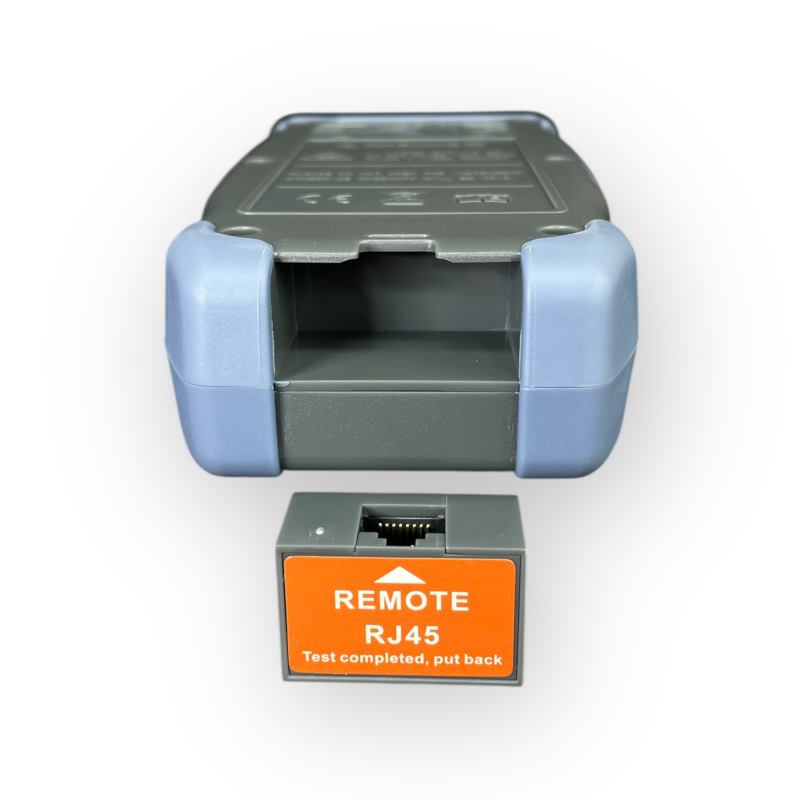

• LS, перевірка послідовності RJ45, вимірювання довжини RJ45, трекер RJ45 і ліхтарик.
• Підтримка SOR Standard File Format і 4/5-точкового аналізу втрат.

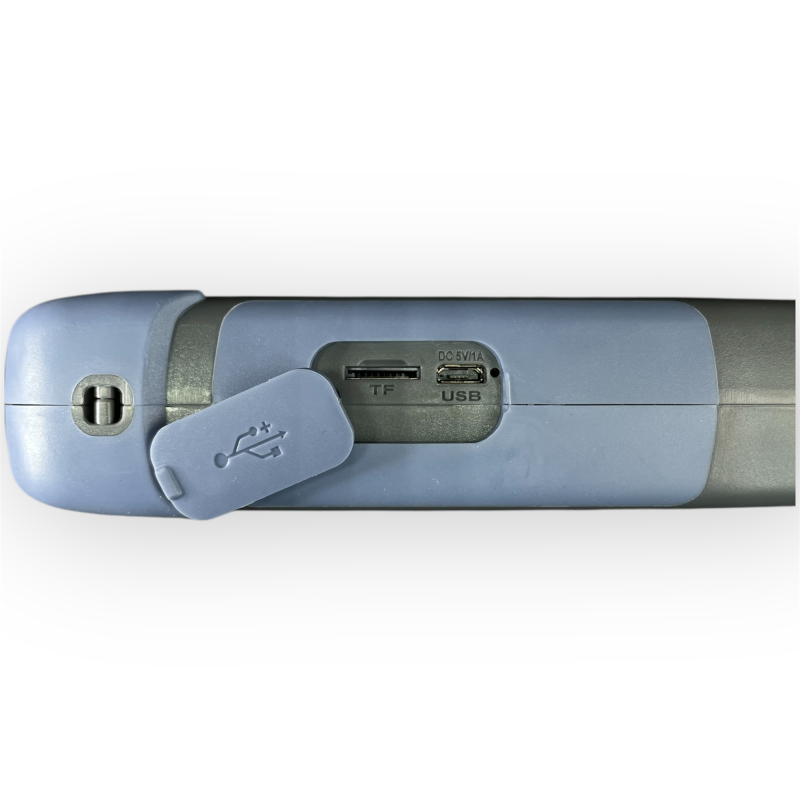

• USB-зарядка, сумісність з портативними джерелами живлення.
• Гумовий корпус для захисту від ударів та падінь.

Характеристики OTDR

• Модель: DK3200
• Тип волокна: G.652 SM
• Довжина хвилі: 1310 нм ±20 нм / 1550 нм ±20 нм
• Динамічний діапазон: 24 dB / 22 dB
• Сліпа зона подій: 3 м
• Сліпа зона відбиття: 8 м
• Діапазон тестування: 500 м / 1 км / 2 км / 4 км / 8 км / 16 км / 32 км / 64 км
• Ширина імпульсу: 3 ns / 5 ns / 10 ns / 20 ns / 30 ns / 50 ns / 80 ns / 160 ns / 320 ns / 500 ns / 800 ns / 1 µs / 2 µs / 3 µs / 5 µs / 8 µs / 10 µs
• Точність відстані: ±(1 м + інтервал вибірки + 0.005% × тестова відстань)
• Лінійність: ±0.2 dB/dB
• Точки вибірки: 16k ~ 128k
• Роздільна здатність вибірки: 0.05 м ~ 8 м
• Роздільна здатність втрат: 0.001 dB
• Поріг втрат: 0.20 dB
• Роздільна здатність діапазону: 0.001 м
• Показник заломлення: 1.00000 ~ 2.00000
• Точність відбиття: ±3 dB
• Формат файлу: SOR Standard File Format
• Аналіз втрат: 4- або 5-точковий
• Лазерна безпека: Class II

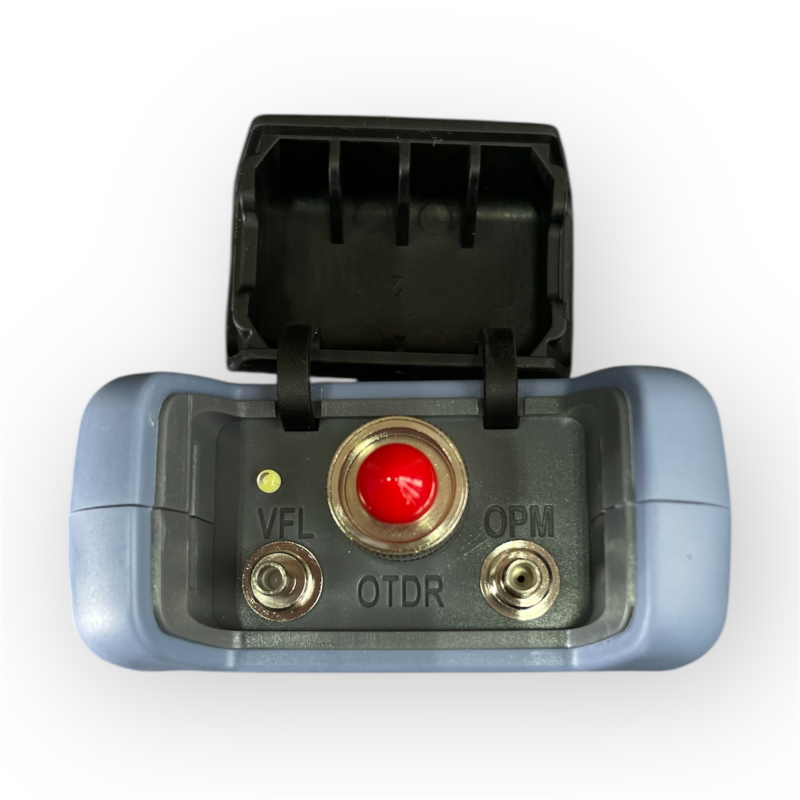

• Оптичний роз'єм: FC/UPC, змінні SC/ST

OPM / VFL / RJ45

• OPM діапазон хвиль: 800-1700 нм
• OPM калібрувальні хвилі: 850 / 980 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 нм
• OPM діапазон потужності: -50 ~ +26 dBm стандарт, -70 ~ +10 dBm опція
• OPM роздільна здатність: 0.01 dB
• OPM похибка: ±5%
• Ідентифікація частоти: CW / 270 / 330 / 1 kHz / 2 kHz
• VFL довжина хвилі: 650 нм ±20 нм
• VFL потужність: ≥10 mW
• VFL режим: CW / 1 Hz / 2 Hz

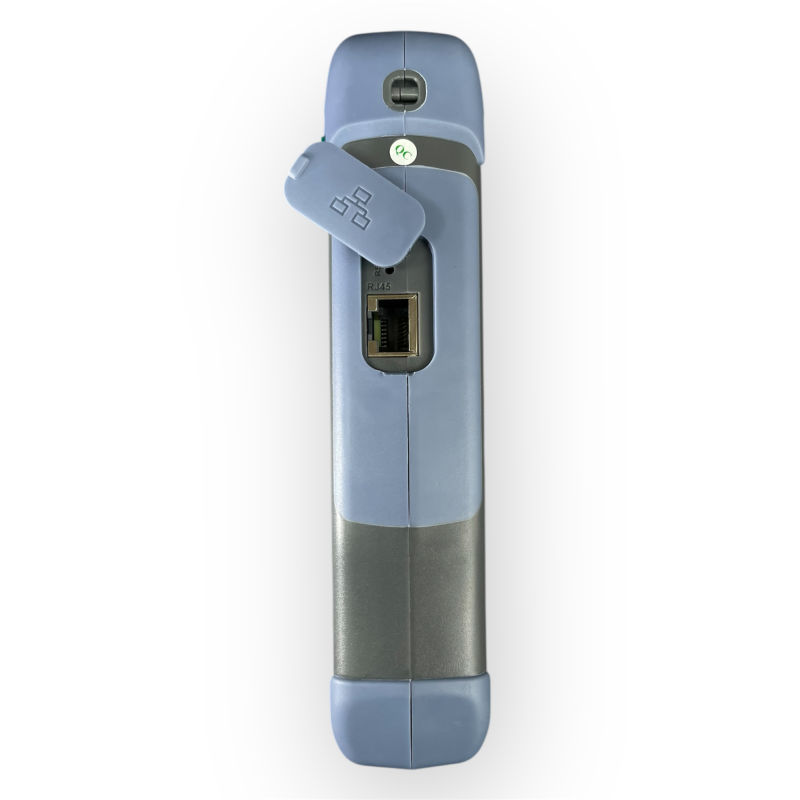

• RJ45: цифровий трекінг, перевірка кабелю
