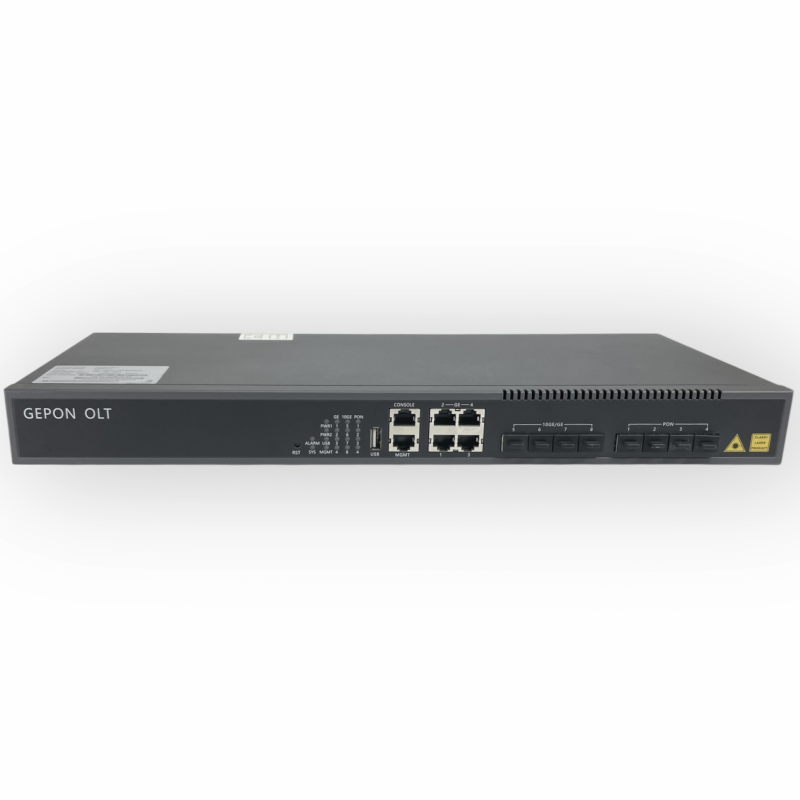

Оптичний термінал E9004-D 4 PON 10G EPON OLT

EPON OLT E9004-D - головна станція PON для побудови EPON/FTTH мережі, підключення абонентського PON-дерева та керування ONU на стороні оператора. Модель розрахована на роботу з 4 PON портами, uplink через GE/SFP/SFP+ і централізоване адміністрування мережі.

EPON OLT E9004-D - головна станція EPON OLT, відповідає стандарту IEEE802.3-2005 та технічним вимогам V2.1 EPON. Надає користувачеві доступ до комплексних послуг, таких як широкосмуговий доступ PON, голосовий зв'язок, IPTV та кабельне телебачення.

Особливості:

• Підтримка до 4 портів PON
• Корпус 1U, модульна конструкція, можливість гарячої заміни всіх модулів, підтримка онлайн-оновлення
• Комутація агрегації рівня 2
• MAC-адрес 16K

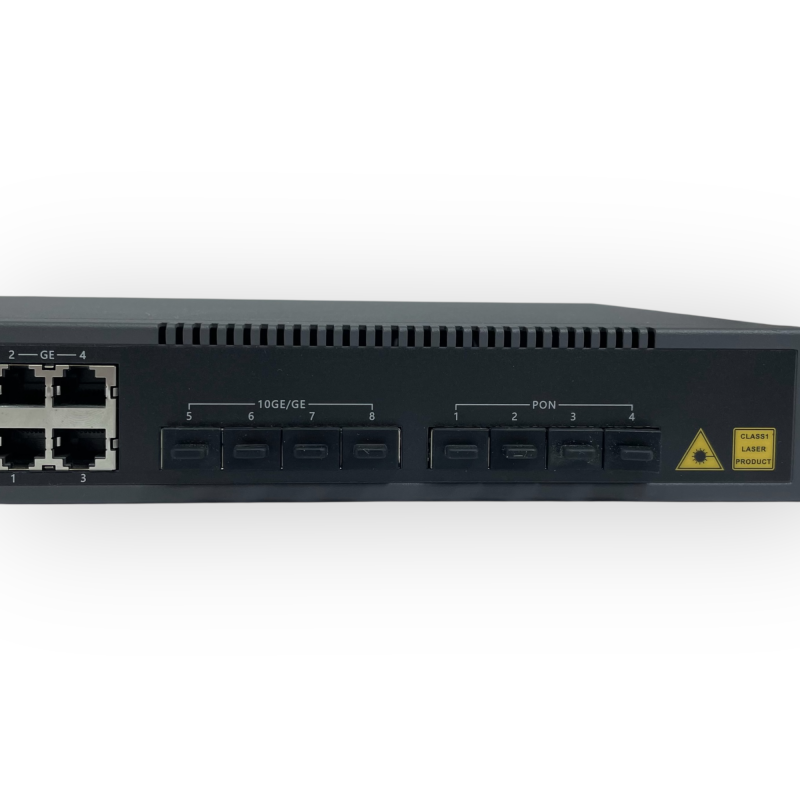

• Аплінки 4 порти SFP 1G, 4 порти 10G SFP+

Управління мережею:

• Підтримка графічного інтерфейсу на основі GUI та управління веб-інтерфейсом
• Підтримка in-band управління, out-of-band управління
• Підтримка онлайн оновлення програмного забезпечення

Функції QOS:

• Підтримка гнучкого DBA, обмеження вхідного та вихідного трафіку
• Підтримка IP ToS, IEEE802.1p
• Контроль трафіку на основі порту, обмеження швидкості

Розширена функція OAM:

• Підтримка автоматичної ідентифікації ONU, автоматичного пошуку та автоматичної реєстрації
• Підтримка функції автоматичного тестування зворотної петлі
• Надійна функція VLAN, включаючи стекування VLAN, транк, трансляцію, гнучкий QINQ
• Підтримка multicasting, підтримка IGMP snooping

Параметри E9004-D / E9008-D:

• Пропускна здатність комутації: 108 Gbps
• Пропускна здатність (IPv4/IPv6): 80 Mpps
• Сервісні порти: 4/8 PON, 4 GE, 4x10GE SFP

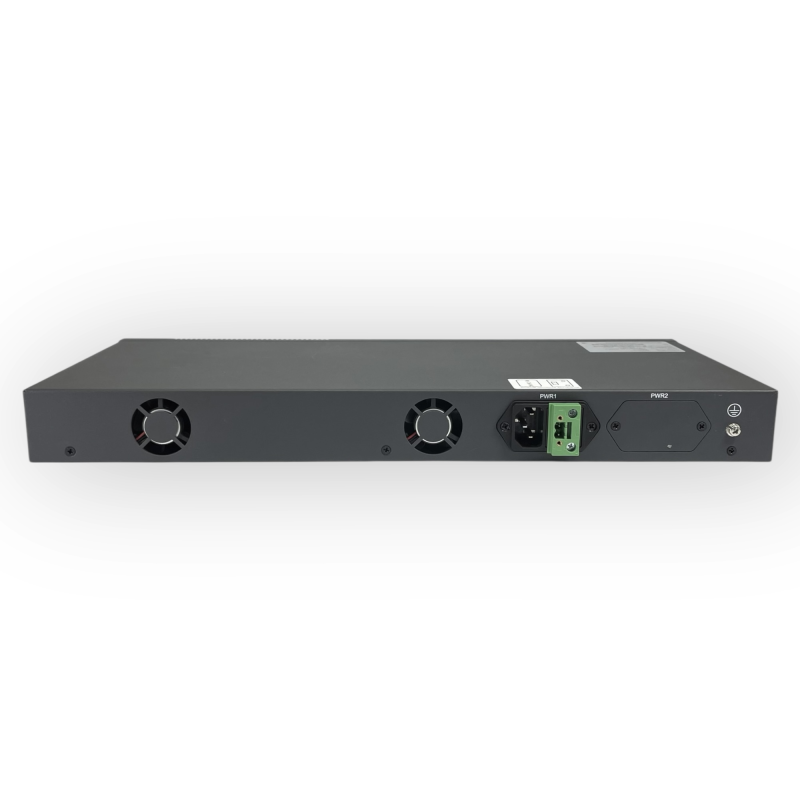

• Резервування живлення: подвійне живлення, підтримка AC, подвійного DC і AC+DC живлення
• Живлення: AC 90-240 V, 47-63 Hz; DC -36 V - -72 V
• Споживання енергії: <=30 W
• Розміри (ШГВ): 440 мм x 44 мм x 200 мм (4PON) / 260 мм (8PON)
• Вага (максимальна конфігурація): <=5 кг

• Робоча температура: -15°C ~ 50°C
• Температура зберігання: -20°C ~ 70°C
• Відносна вологість: 10% ~ 90%, без конденсації

Особливості E9004-D / E9008-D:

PON:

• Відповідність стандарту IEEE 802.3ah EPON
• Стандарт China telecom/Unicom GEPON
• Дальність до 20 км для одного волокна
• Підключення до 64 терміналів для одного PON волокна
• Функція тройного шифрування uplink і downlink
• Сертифікація легітимності ONU, звіт про незаконну реєстрацію ONU
• Алгоритм DBA
• Стандартний та розширений OAM
• Масове оновлення програмного забезпечення ONU, фіксоване оновлення, оновлення в реальному часі
• Передача та перевірка оптичної потужності PON

L2 особливості:

MAC:

• MAC Black Hole
• Обмеження MAC адрес на порт
• 16K MAC адрес

VLAN:

• 4K VLAN записів
• VLAN на основі порту/MAC/IP підмережі
• QinQ на основі порту та селективний QinQ (StackVLAN)
• VLAN Swap, VLAN Remark, VLAN Translate
• GVRP
• Додавання, видалення, заміна VLAN на основі потоку послуг ONU

Протокол spanning tree:

• IEEE 802.1D Spanning Tree Protocol (STP)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
• IEEE 802.1s Multiple Spanning Tree Protocol instances (MSTP)
• Тривога ONU при виявленні петлі

Порти:

• Двонаправлений контроль пропускної здатності
• Статична агрегація каналів та LACP (Link Aggregation Control Protocol)
• Дзеркалювання порту та трафіку

Особливості безпеки:

Безпека користувача:

• Анти-ARP-спуфінг
• Анти-ARP-флудинг
• IP Source Guard з прив’язкою IP+VLAN+MAC+Порт
• Ізоляція порту
• Прив’язка MAC адреси до порту та фільтрація MAC адрес порту
• Аутентифікація IEEE 802.1x і AAA/Radius

Безпека пристрою:

• Захист від атак DOS (ARP, Synflood, Smurf, ICMP), виявлення ARP, захист від вірусів черв’яків Msblaster
• SSHv2 Secure Shell
• Зашифроване управління SNMP v3
• Безпечний IP вхід через Telnet
• Ієрархічне управління та захист паролем користувачів

Безпека мережі:

• Контроль трафіку MAC та ARP на користувача
• Обмеження ARP трафіку кожного користувача та примусове видалення при аномаліях
• Прив’язка динамічної ARP таблиці
• Підтримка прив’язки IP+VLAN+MAC+Порт
• ACL-фільтрація трафіку від L2 до L7 на перших 80 байтах пакету
• Підпригнічення широкомовного/багатомовного трафіку на портах та автоматичне вимкнення ризикових портів
• URPF для запобігання підробці IP адрес і атак
• DHCP Option82 та PPPoE+ для завантаження фізичного місця користувача
• Аутентифікація відкритим текстом пакетів OSPF, RIPv2 та BGPv4, MD5 криптографічна аутентифікація

Сервісні функції:

ACL:

• Стандартні та розширені ACL
• ACL з обмеженням по часу
• Фільтрація пакетів на основі MAC-адреси джерела/призначення, IP-адреси, порту, протоколу, VLAN, діапазону VLAN, діапазону MAC адрес або недійсних кадрів. Система підтримує одночасне розпізнавання до 50 потоків трафіку
• Підтримка фільтрації пакетів від L2 до L7, включно з першими 80 байтами IP заголовку

QoS:

• Обмеження швидкості відправлення/прийому пакету на порт або по визначеному потоку
• Загальний моніторинг потоку та двошвидкісний трикольоровий монітор по визначеному потоку
• Позначення пріоритету на порт або визначений потік, підтримка 802.1P, DSCP пріоритетів та Remark
• CAR (Committed Access Rate), формування трафіку та статистика потоків
• Дзеркалювання пакетів та перенаправлення інтерфейсів і визначених потоків
• Суперчерга на основі порту та визначених потоків, кожен порт/потік підтримує 8 пріоритетних черг, планувальники SP, WRR та SP+WRR
• Механізми уникнення перевантаження, включно з Tail-Drop і WRED

IPv6:

• Класифікація SA/DA
• MLD Snooping

Мультикаст:

• IGMP v1/v2/v3
• IGMP snooping v1/v2/v3
• Фільтр IGMP
• MVR та копіювання multicast між VLAN
• Швидкий вихід IGMP
• IGMP Proxy
• PIM-SM, PIM-DM, PIM-SSM
• PIM-SMv6, PIM-DMv6, PIM-SSMv6
• MLDv2 та MLDv2 Snooping

Надійність:

Захист від петель:

• EAPS та GERP (час відновлення <50 мс)
• Виявлення петлі Loopback

Захист лінків:

• FlexLink (час відновлення <50 мс)
• RSTP/MSTP (час відновлення <1 с)
• LACP (час відновлення <10 мс)
• BFD

Захист пристрою:

• Резервування VRRP хоста
• Подвійне резервування програми хоста та файлів конфігурації
• Гаряча заміна PON-карти/вентилятора
• Резервне живлення 1+1

Маршрутизація:

ARP:

• Підтримка статичного ARP
• Підтримка динамічного ARP
• Підтримка ARP-проксі

IPv4/6:

• Підтримка статичної маршрутизації
• Підтримка black hole маршрутизації

Обслуговування:

Мережеве обслуговування:

• Статистика на основі Telnet
• RFC3176 sFlow
• LLDP
• 802.3ah Ethernet OAM
• RFC 3164 BSD syslog протокол
• Ping і Traceroute

Управління пристроєм:

• CLI, Console, Telnet та WEB конфігурація
• Система конфігурації через SNMP v1/v2/v3
• RMON (Remote Monitoring) групи 1/2/3/9 MIB
• NTP (Network Time Protocol)
