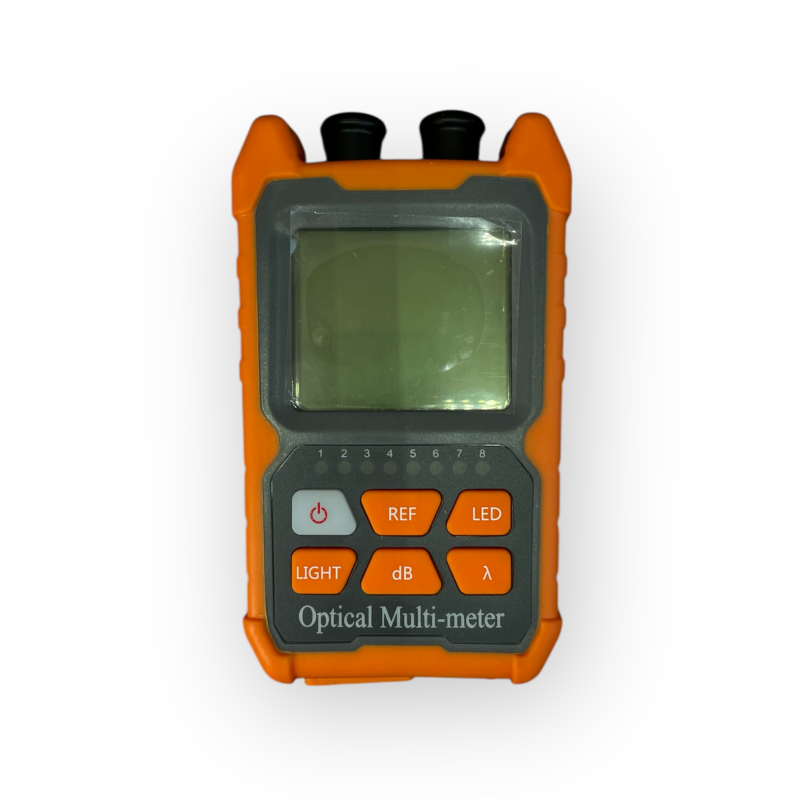

Оптичний тестер DK200 OPM + VFL + RJ45

DK200 - компактний оптичний тестер для монтажу та обслуговування PON/FTTH ліній. Пристрій поєднує вимірювач оптичної потужності OPM, візуальний локатор несправностей VFL і базовий тестер витої пари RJ45. Тестер підходить для вимірювання потужності оптичного сигналу, перевірки втрат у лінії, перевірки наявності сигналу та пошуку пошкоджень волокна.

Модель використовується під час побудови та обслуговування оптичних кабельних ліній, у телекомунікаціях, оптоволоконній сенсориці, системах CATV, сервісній діагностиці, перевірці патч-кордів, оптичних кросів і абонентських ліній.

Комплектація та особливості DK200

• модель: DK200;
• вимірюваний діапазон: -50~+26 dBm;
• VFL: 2 mW;
• вбудований акумулятор 700 mAh;
• заряджання через micro-USB, можна заряджати від power bank;

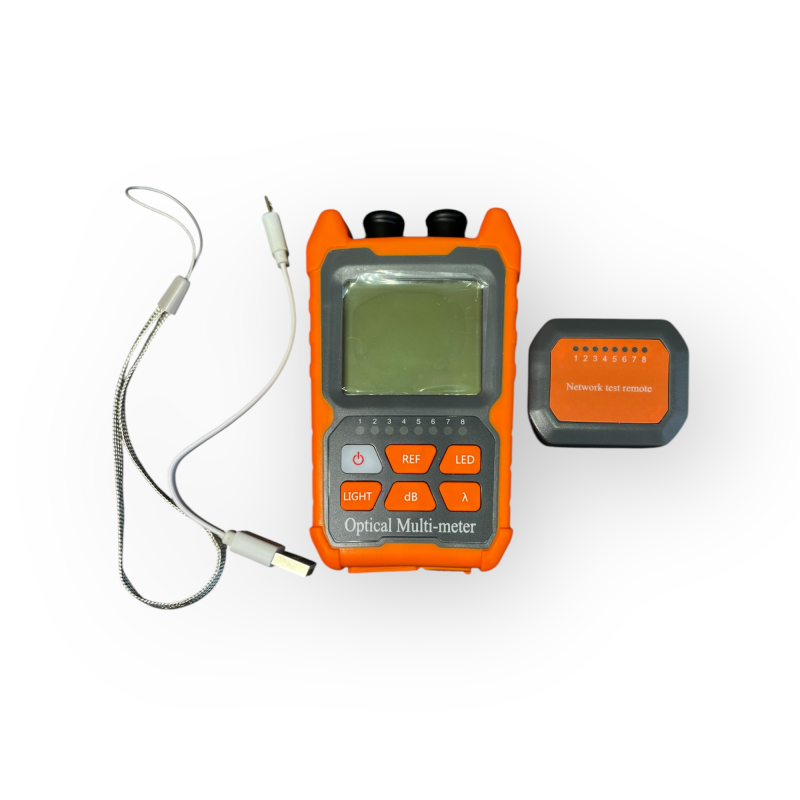

• у комплекті кабель micro-USB, шнурок на руку та відповідна частина RJ45 для тесту витої пари;
• відповідну частину RJ45 потрібно носити окремо, тому її важливо не загубити під час виїздів.

Функції

• вимірювання оптичної потужності;
• перевірка втрат в оптичній лінії;
• перевірка наявності оптичного сигналу;
• VFL для візуального пошуку обривів, перегинів і пошкоджень волокна;
• три режими VFL: CW / 1 Hz / 2 Hz;
• підсвічування дисплея;
• перемикач підсвічування та автоматичне вимкнення;
• запам'ятовування вибраної довжини хвилі після вимкнення;
• калібрування користувачем;
• одночасне відображення mW / dBm;
• підтримка SC / FC / ST конекторів;

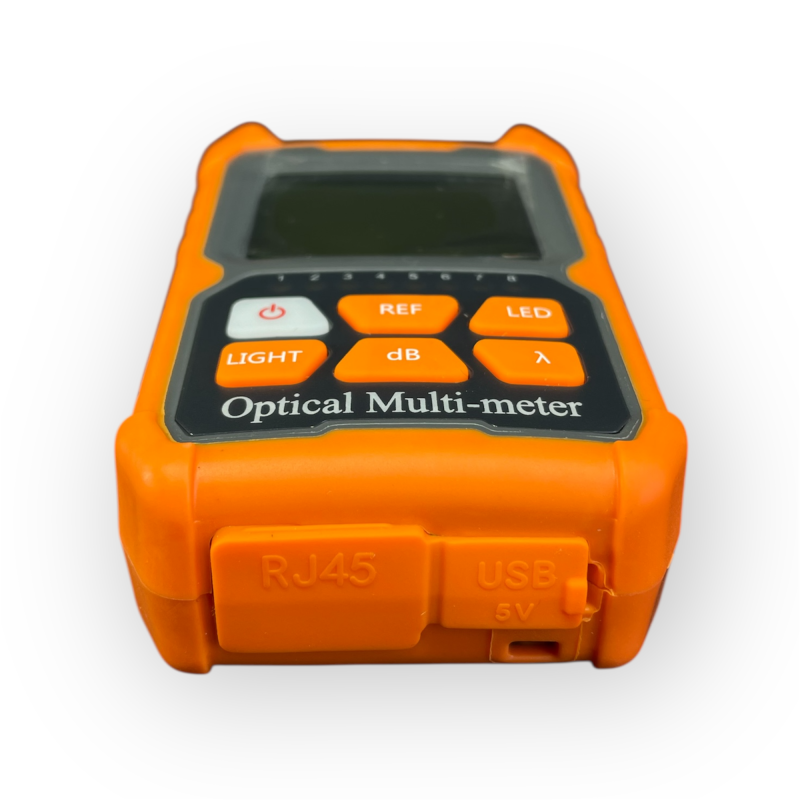

• підтримка RJ45 тесту витої пари;
• режим постійного та миготливого червоного індикатора.

OPM - вимірювач оптичної потужності

• діапазон хвиль: 800 nm ~ 1700 nm;
• конектор: універсальний FC / SC / ST;
• тип детектора: InGaAs;
• діапазон потужності: -70 dBm ~ +6 dBm / -50 dBm ~ +26 dBm;
• похибка: ±5%;
• калібрувальні хвилі: 850 / 980 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm;
• роздільна здатність дисплея: лінійна 0.1%, логарифмічна 0.01 dBm.

VFL - візуальний локатор несправностей

• довжина хвилі: 650 nm ± 30 nm;
• потужність серії: 2 mW / 10 mW / 30 mW / 50 mW;
• для DK200 вказана потужність VFL 2 mW;
• режими: CW / 1 Hz / 2 Hz;

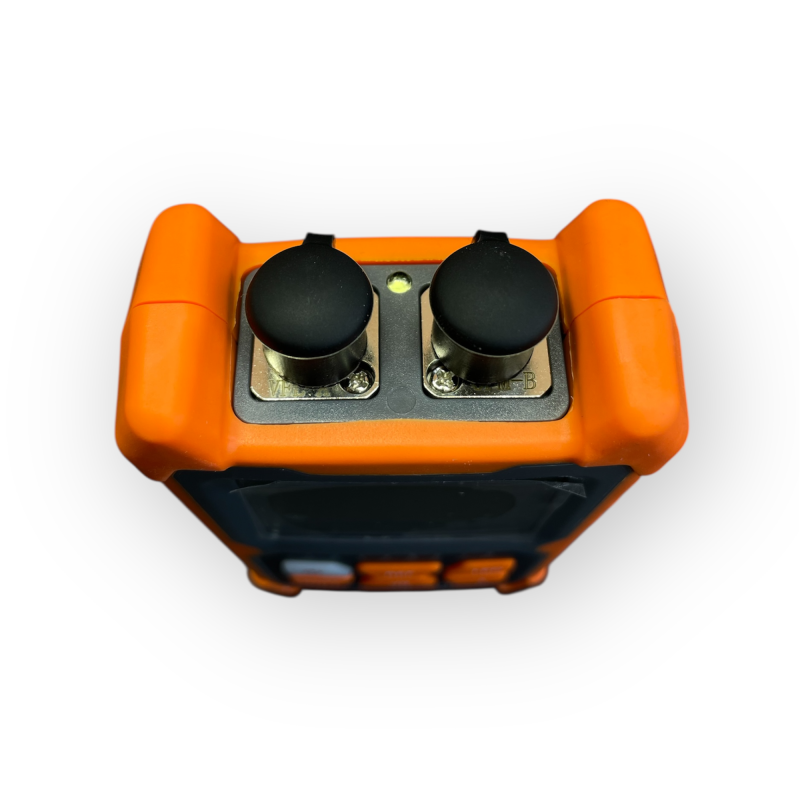

• конектор: універсальний FC / SC / ST;
• орієнтовна дальність VFL: 3-5 км, залежить від стану волокна та умов перевірки.

Живлення та корпус

• живлення: 2 батарейки AAA або літієва батарея 700 mAh, у цій версії використовується вбудований акумулятор 700 mAh;
• час автовимкнення: 10 хвилин;
• безперервна робота: ≥12 годин у режимі OPM;
• робоча температура: -10°C ~ +50°C;
• температура зберігання: -40°C ~ +70°C;
• вологість: 0-95%, без конденсації;
• розміри: 112 mm × 66 mm × 30 mm;
• вага: 140 г / 150 г.

Переваги

• компактний корпус, зручно носити на виїздах;
• формат 4 в 1 для різних задач по оптиці та RJ45;
• низьке енергоспоживання, до 12 годин роботи OPM;
• заряджання через USB від акумулятора або power bank;
• працює в умовах від -10°C до +50°C.
