Уявіть ситуацію: ви побудували нову PON-гілку, підключили абонентів, і у частини з них сигнал нестабільний. Десь падає швидкість, десь ONU взагалі не реєструється. Інженер у каталозі бачив «дальність 20 км» — отже, з відстанню все добре. Але реальна проблема не у відстані, а в тому, що сумарні втрати в лінії перевищили оптичний бюджет. У цій статті — як рахувати бюджет правильно, які компоненти що з'їдають і як уникнути типових помилок.
Матеріал підійде проєктувальникам PON-мереж, інженерам монтажу, керівникам провайдерів, які хочуть зрозуміти технічну сторону без поверхневих формулювань.
Що таке оптичний бюджет
Оптичний бюджет (Optical Power Budget, OPB) — це різниця між потужністю сигналу, який видає передавач, і мінімальною потужністю, яку приймач здатен коректно обробити. Все, що знаходиться між ними — волокно, сварки, коннектори, дільники — спричиняє втрати, які мають вкластися в цей бюджет.
Формально:
де: Ptx — потужність передавача OLT (дБм)
Prx_min — мінімальна чутливість приймача ONU (дБм)
Бюджет виражається в децибелах (дБ). Це логарифмічна одиниця, тому правила арифметики тут трохи особливі:
- 3 дБ втрат = сигнал ослаблений у 2 рази;
- 10 дБ втрат = сигнал ослаблений у 10 разів;
- 20 дБ втрат = у 100 разів;
- 30 дБ втрат = у 1000 разів.
На практиці це означає: коли інженер каже «у нас 25 дБ втрат у лінії» — він каже, що до ONU долітає лише 1/316 від початкової потужності. Запас на похибки і старіння компонентів стає критичним.
Класи оптичного бюджету в PON-стандартах
Виробники класифікують PON-обладнання за оптичним бюджетом. Це визначає, які трасі можна обслуговувати з конкретним OLT та ONU.
| Клас | Бюджет | Ptx OLT | Prx ONU | Типове застосування |
|---|---|---|---|---|
| Class B+ | 28 дБ | +1.5 ... +5 дБм | −27 дБм | Базовий GPON, до 1:64 |
| Class C+ | 32 дБ | +3 ... +7 дБм | −32 дБм | Сучасні GPON, до 1:128 |
| Class C++ | 35 дБ | +5 ... +9 дБм | −35 дБм | Довгі траси, висока щільність |
| PX20+ (EPON) | 24 дБ | +2 ... +7 дБм | −24 дБм | Стандартний EPON |
| PRX30 (EPON) | 28 дБ | +5 ... +9 дБм | −28 дБм | EPON з розширеним бюджетом |
Важливо: клас обладнання — це максимальний бюджет в ідеальних умовах. Реально доступний для трасі бюджет завжди менший на величину системного запасу (system margin), про який поговоримо нижче.
Джерела втрат у PON-мережі
Кожен пасивний компонент і кожен метр волокна вносить свої втрати. Розгляньмо їх по черзі — з типовими значеннями, які треба закладати у розрахунок.
Затухання у волокні
Одномодове волокно G.652D — стандарт у PON — має різне затухання залежно від довжини хвилі:
| Довжина хвилі | Призначення | Затухання (нове волокно) | Для розрахунку |
|---|---|---|---|
| 1310 нм | Upstream PON | 0.32–0.36 дБ/км | 0.40 дБ/км |
| 1490 нм | Downstream GPON/EPON | 0.20–0.24 дБ/км | 0.28 дБ/км |
| 1550 нм | Video overlay | 0.18–0.22 дБ/км | 0.25 дБ/км |
| 1577 нм | Downstream XGS-PON | 0.18–0.22 дБ/км | 0.25 дБ/км |
На практиці для розрахунку беруть 0.40 дБ/км на 1310 нм та 0.28 дБ/км на 1490 нм — це із запасом на старіння волокна, гірші ділянки, температурні впливи. Затухання upstream (1310 нм) завжди вище — це найкритичніша довжина хвилі при проєктуванні.
Підводний камінь: старе волокно (15+ років, з мікротріщинами) може мати затухання 0.5–0.6 дБ/км. Якщо ви прокладаєте у вже існуючу каналізацію зі старим кабелем — додавайте запас.
Втрати на зварних з'єднаннях
Зварне з'єднання (fusion splice) — найкращий спосіб з'єднати оптичні волокна. Втрати залежать від якості зварювального апарата і навичок зварювальника.
- Якісне зварювання сучасним апаратом (Fujikura, Sumitomo, Inno): 0.03–0.05 дБ.
- Середнє зварювання бюджетним апаратом або не дуже досвідченим зварювальником: 0.05–0.10 дБ.
- Погане зварювання (з'явилися бульбашки, неоптимальний кут): 0.15–0.5 дБ.
- Для розрахунку: 0.10 дБ на зварювання — з запасом.
На типовій трасі провайдера від OLT до ONU зустрічається 5–15 зварних з'єднань: на муфтах магістрального кабелю, у крос-боксі вузла, на дільнику, у будинковому боксі, у квартирному терміналі.
Втрати на коннекторах
Коннектор — це найслабше місце оптичної лінії. Кожна пара коннектор-розетка вносить втрати, які залежать від чистоти, типу і якості.
| Тип і стан коннектора | Втрати |
|---|---|
| Заводський SC/APC, чистий, новий | 0.10–0.20 дБ |
| Заводський SC/APC, після кількох підключень | 0.25–0.40 дБ |
| Польовий механічний коннектор (Fast Connector) | 0.30–0.70 дБ |
| Брудний або пошкоджений коннектор | 1.0–3.0 дБ |
| Для розрахунку | 0.30 дБ на коннектор |
Типова траса має 4–8 коннекторних з'єднань: на OLT-порту, на дільнику (вхід і виходи), у будинковому боксі, на ONU. Кожен — внесок у бюджет.
Найчастіша причина «загадкових» проблем у мережі — брудний коннектор. Один забруднений роз'єм може з'їсти 2–3 дБ і вивести лінію за межі бюджету. Завжди чистіть коннектори перед підключенням спеціальним чищувачем або серветкою з ізопропіловим спиртом.
Втрати на оптичних дільниках
Дільник — головний «з'їдач» бюджету в PON. Чим більший коефіцієнт розгалуження, тим більші втрати. У ідеальному світі дільник 1:N давав би рівно 10·log10(N) дБ. На практиці є додаткові втрати на з'єднаннях усередині дільника, тому реальні значення трохи вищі.
| Коефіцієнт дільника | Теоретичні втрати | PLC (для розрахунку) | FBT (для розрахунку) |
|---|---|---|---|
| 1:2 | 3.0 дБ | 3.5 дБ | 3.4 дБ |
| 1:4 | 6.0 дБ | 7.2 дБ | 7.4 дБ |
| 1:8 | 9.0 дБ | 10.5 дБ | 11.0 дБ |
| 1:16 | 12.0 дБ | 13.8 дБ | 14.5 дБ |
| 1:32 | 15.0 дБ | 17.4 дБ | — |
| 1:64 | 18.0 дБ | 20.8 дБ | — |
| 1:128 | 21.0 дБ | 24.5 дБ | — |
FBT-дільники (Fused Biconical Taper) виробляють сплавленням двох волокон. Дешевші, але мають вищі втрати і вузький робочий діапазон довжин хвиль. Підходять для невеликих розгалужень (до 1:4).
PLC-дільники (Planar Lightwave Circuit) виробляються на мікрочіпі. Точніший рівномірний розподіл, ширший спектр (1260–1650 нм), стабільніше в часі. Для масштабних PON-мереж використовують тільки PLC.
Каскадні дільники: як рахувати разом
У реальній мережі дільники часто з'єднують каскадно — щоб не тягнути одне волокно на 64 окремих абонента, ставлять 1:8 у вузлі, потім ще 1:8 у будинку. Втрати в каскаді складаються:
Втрати: 10.5 + 10.5 = 21.0 дБ
Для порівняння: один дільник 1:64 = 20.8 дБ
→ Каскад дорожчий на 0.2 дБ, але економніший за волокном
Системний запас (system margin)
Окремо в бюджеті закладається запас на старіння і непередбачені події. Це не «про запас на всякий випадок», а необхідна частина проєкту з кількох причин:
- Старіння волокна. За 10–15 років затухання збільшується на 0.05–0.1 дБ/км.
- Деградація лазера передавача OLT. Потужність може впасти на 0.5–1.5 дБ за термін експлуатації (типово 7–10 років).
- Деградація приймача ONU. Аналогічно — чутливість погіршується на 0.3–0.8 дБ.
- Аварійні ремонти. Кожен новий стик (наприклад, після обриву і повторного зварювання) додає 0.05–0.2 дБ.
- Температурні впливи. Затухання волокна змінюється на 0.001 дБ/(км·°C) — здається мало, але на 20 км траси і 50°C перепаду це 1 дБ.
Стандартна практика — закладати system margin 3 дБ для нових PON-мереж. На критичних сегментах (бізнес-абоненти, SLA-контракти) — до 5 дБ.
Формула розрахунку повних втрат
Зведемо все в одну формулу:
Lfiber = α × D — затухання у волокні (α = дБ/км, D = довжина в км)
Lsplitter = сума втрат усіх дільників на трасі
Lsplice = Nsplice × 0.10 дБ — сумарні втрати на зварюваннях
Lconn = Nconn × 0.30 дБ — сумарні втрати на коннекторах
Msystem = 3 дБ — системний запас
Умова робочої траси:
Тобто сумарні втрати не повинні перевищувати клас обладнання
Покроковий приклад розрахунку
Розглянемо реальний сценарій. Провайдер будує FTTH у житловому масиві:
- OLT GPON Class C+ (бюджет 32 дБ)
- Магістраль від вузла до району — 4 км
- У вузлі району — дільник 1:8
- Від виходу дільника до будинку — 200 м
- У будинку — дільник 1:8
- Від будинкового дільника до квартири — 50 м
- На трасі загалом 8 зварних з'єднань, 6 коннекторів
- Найгірший абонент — найдальший на найдальшому будинку
Крок 1: Втрати у волокні
Загальна довжина для найдальшого абонента: 4 + 0.2 + 0.05 = 4.25 км.
Розраховуємо для критичної довжини хвилі — 1310 нм (upstream):
Крок 2: Втрати на дільниках
Каскад 1:8 → 1:8 = 1:64 (загальне розгалуження):
Крок 3: Втрати на зварюваннях
Крок 4: Втрати на коннекторах
Крок 5: Системний запас
Крок 6: Підсумок
OPB Class C+ = 32 дБ
Залишок: 32 − 28.30 = 3.70 дБ (запас на майбутнє)
Висновок: траса проходить за бюджетом, є додатковий запас 3.70 дБ. Якщо б ми використовували Class B+ (28 дБ) — траса не пройшла б, бракує 0.3 дБ і ще треба було б закласти запас.
Шаблон для швидкого розрахунку
Зручно мати під рукою «джентльменський набір» типових втрат для оцінки on-the-fly:
Волокно (1310 нм): 0.4 дБ/км
Зварювання: 0.1 дБ/шт
Коннектор: 0.3 дБ/шт
Дільник 1:2: 3.5 дБ
Дільник 1:4: 7.2 дБ
Дільник 1:8: 10.5 дБ
Дільник 1:16: 13.8 дБ
Дільник 1:32: 17.4 дБ
Дільник 1:64: 20.8 дБ
Дільник 1:128: 24.5 дБ
Системний запас: +3 дБ
Інструменти вимірювання
Розрахунок — це план. Реальність часто відрізняється: десь зварювання гірше, десь коннектор брудніший, десь волокно старе. Тому після монтажу мережі обов'язкове фактичне вимірювання.
Оптичний тестер потужності (Power Meter)
Найпростіший і необхідний інструмент. Складається з джерела світла (Light Source) і вимірювача потужності (Power Meter). Принцип роботи:
- На одному кінці лінії під'єднується джерело з відомою вихідною потужністю (наприклад, 0 дБм на 1310 нм).
- На іншому кінці — вимірювач, який показує потужність прийнятого сигналу.
- Різниця між випромінюваною і прийнятою потужністю = реальні втрати в лінії.
Вартість: від 3 000 до 15 000 грн залежно від класу. Для провайдера — must-have інструмент.
Оптичний рефлектометр (OTDR)

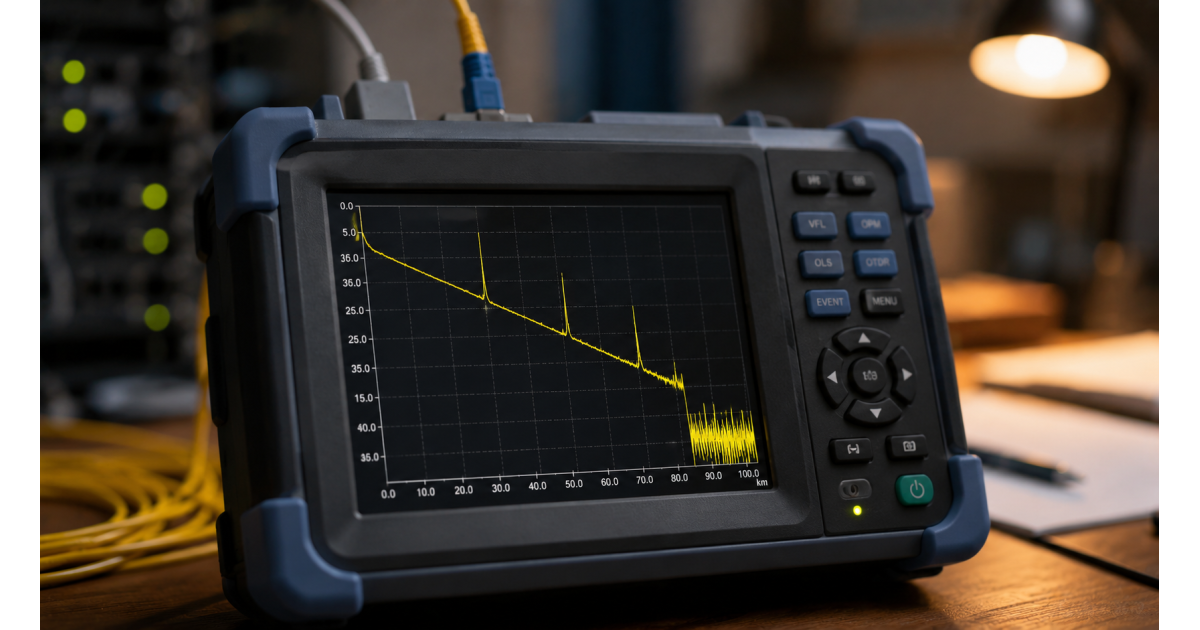

OTDR (Optical Time-Domain Reflectometer) — складніший і дорожчий інструмент, який не просто вимірює сумарні втрати, а будує профіль лінії: на якій відстані від точки вимірювання які події (зварювання, коннектори, обриви) і які втрати кожна вносить.
Що показує OTDR:
- Довжину лінії (точно до метрів);
- Затухання на одиницю довжини;
- Місцезнаходження кожного з'єднання і його втрати;
- Дефектні ділянки (мікротріщини, перегини);
- Місце обриву при аварії.
OTDR — головний інструмент для діагностики проблем у вже працюючій мережі. Якщо в абонента впала швидкість і немає очевидних причин — рефлектометром можна точно визначити, де саме виник дефект.
Вартість OTDR: від 30 000 грн (базові моделі) до 200 000+ грн (професійні).
Візуальний локатор пошкоджень (VFL)
Простий лазерний прилад, який підсвічує волокно червоним кольором. Не вимірює втрати, але дозволяє візуально знайти обрив у видимій ділянці кабелю — світло з місця пошкодження буде видно неозброєним оком. Корисний для діагностики у боксах і кросах. Вартість: 500–2000 грн.
Інспекційний мікроскоп для коннекторів
Окрема категорія — інструмент для перевірки чистоти і стану торця оптичного коннектора. Має 200–400-кратне збільшення. Дозволяє побачити сліди бруду, подряпини, відколи — те, що з'їдає бюджет, але не видно на око.
Багато проблем у мережі вирішуються не міняючи обладнання, а просто почистивши коннектори. Без мікроскопа це робиться «навмання», з ним — методично і ефективно.
Що показує OLT і як це інтерпретувати
Сучасні OLT відображають реальну Rx-потужність кожного підключеного ONU. Це найзручніший спосіб перевірити, чи відповідає мережа розрахункам, без польових вимірювань.
Типові значення Rx на ONU (приймає сигнал від OLT, 1490 нм):
| Рівень Rx (дБм) | Інтерпретація |
|---|---|
| −8 до −15 дБм | Сигнал занадто потужний — ONU занадто близько до OLT або відсутній/некоректний дільник |
| −15 до −24 дБм | Оптимальний діапазон, мережа працює стабільно |
| −24 до −27 дБм | На межі для Class B+, нормально для C+, треба моніторити |
| −27 до −30 дБм | Зона ризику, можливі епізодичні втрати пакетів |
| −30 дБм і нижче | Критично, ONU може втрачати реєстрацію. Шукати проблему |
Типові помилки в розрахунку
1. Рахують тільки втрати на волокні, забуваючи про дільники
Найчастіша помилка новачка. «У нас всього 5 км траси, ми вкладаємось!» — забуваючи, що дільник 1:64 з'їдає ще 21 дБ. Спочатку рахуйте дільники, потім вже волокно.
2. Беруть затухання 1490 нм замість 1310 нм
Downstream (1490 нм) має нижче затухання у волокні, але обмежувальний фактор у PON — це upstream (1310 нм). ONU має слабший передавач, ніж OLT. Завжди рахуйте за гіршою довжиною хвилі.
3. Не закладають системний запас
«Бюджет 32 дБ, я нарахував 31 дБ — норма!» Через 5 років волокно постарішало, з'явилися дві нові муфти після обриву, лазер OLT просів — і той же абонент уже не реєструється. Запас 3 дБ — це не перестраховка, а обов'язкова частина проєкту.
4. Рахують втрати для середнього абонента, а не найгіршого
Якщо у вашій топології є абоненти на різних відстанях — рахуйте для найдальшого і з найбільшою кількістю з'єднань. Якщо траса проходить для нього — пройде і для решти.
5. Економлять на якості дільників
Дешеві FBT-дільники мають реальні втрати на 1–2 дБ вище номінальних, особливо в широкому спектрі довжин хвиль. На каскаді FBT 1:8 × 1:8 можна втратити додатково 3–4 дБ. Якісні PLC коштують трохи дорожче, але роблять мережу передбачуваною.
6. Не враховують, що в кожен бокс додається коннектор
На простій схемі «OLT → дільник → ONU» здається, що коннекторів 2–3. Реально на кожному вузлі (крос, муфта з адаптером, будинковий бокс, абонентський бокс) — по 1–2 коннекторні з'єднання. На типовій FTTH-трасі їх 6–10.
Що робити, якщо бюджет не сходиться
Розрахунок показав перевищення допустимих втрат. Що робити?
- Перейти на обладнання вищого класу. Замінити OLT з Class B+ (28 дБ) на C+ (32 дБ) дає 4 дБ резерву. Перехід з C+ на C++ — ще 3 дБ.
- Зменшити коефіцієнт розгалуження. Замість 1:64 використати 1:32 — економія 3.4 дБ. Але треба додатково волокно або новий PON-порт OLT.
- Розділити на дві PON-гілки. Якщо у вузлі забагато абонентів — поставити два дільники 1:32 паралельно замість одного 1:64.
- Замінити FBT-дільники на PLC. Можна зекономити 0.5–1.5 дБ на каскаді.
- Зменшити кількість коннекторних з'єднань. Замість трьох послідовних боксів з коннекторами — два зварних з'єднання і один бокс. Економія 0.4–0.6 дБ.
- Перевірити якість зварювань. Якщо в трасі є зварювання з втратами 0.3–0.5 дБ — переварити заново. Може звільнити 1–2 дБ.
- Винести OLT ближче до району. Якщо магістраль довша 10 км — економніше поставити нову точку присутності, ніж тягнути єдину гілку через все місто.
Перевірка готової мережі: чек-лист
Після монтажу і перед запуском абонентів — обов'язкові перевірки:
☐ Виміряти затухання магістрального волокна тестером (1310 і 1490 нм)
☐ Перевірити кожне зварне з'єднання після муфти OTDR
☐ Виміряти потужність на виходах кожного дільника
☐ Перевірити чистоту коннекторів інспекційним мікроскопом
☐ Підключити тестовий ONU до найдальшої точки і подивитися Rx на OLT
☐ Залишити запас 3 дБ між реальними втратами і максимумом класу OLT
☐ Задокументувати схему трасі з усіма зварюваннями і втратами
☐ Створити OTDR-знімок як baseline для майбутніх діагностик
