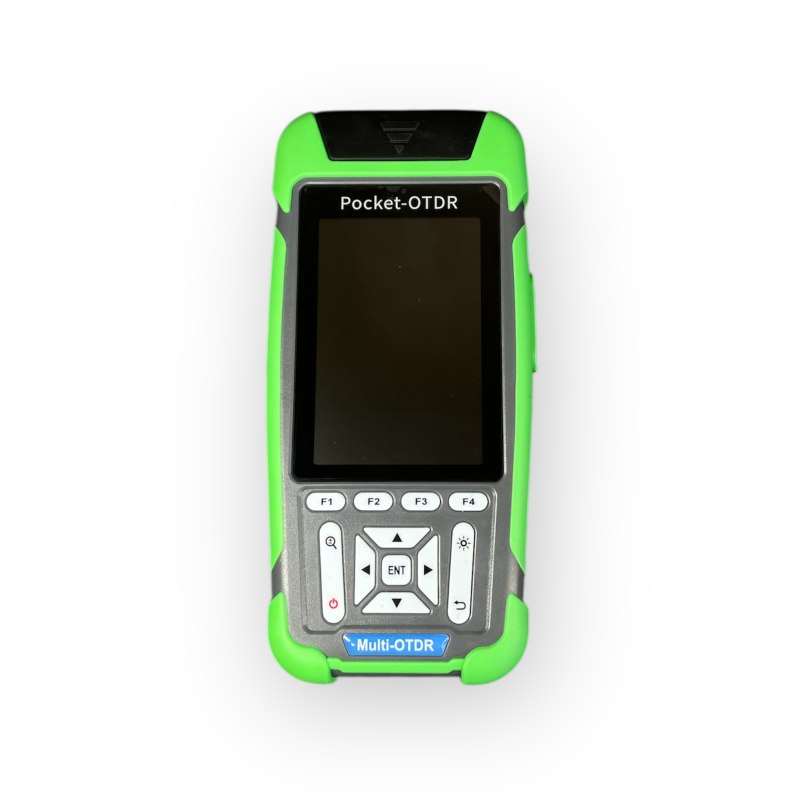

Оптичний рефлектометр DK3500 OTDR 1310/1550 нм
₴0.00
Опис
DK3500 - оптичний рефлектометр OTDR для точної діагностики ВОЛЗ, пошуку обривів, вимірювання довжини, загасання та подій на лінії. Модель працює на 1310/1550 нм, має динамічний діапазон 26/24 dB, тестовий діапазон до 128 км і сліпу зону подій 2,5 м.
Прилад підходить для обслуговування PON/FTTH, магістральних ліній, аварійного пошуку пошкоджень і перевірки побудованих ділянок. В одному корпусі є OTDR, OPM, VFL, LS, перевірка RJ45, вимірювання довжини RJ45, трекер лінії RJ45 і функції роботи з SOR-файлами.

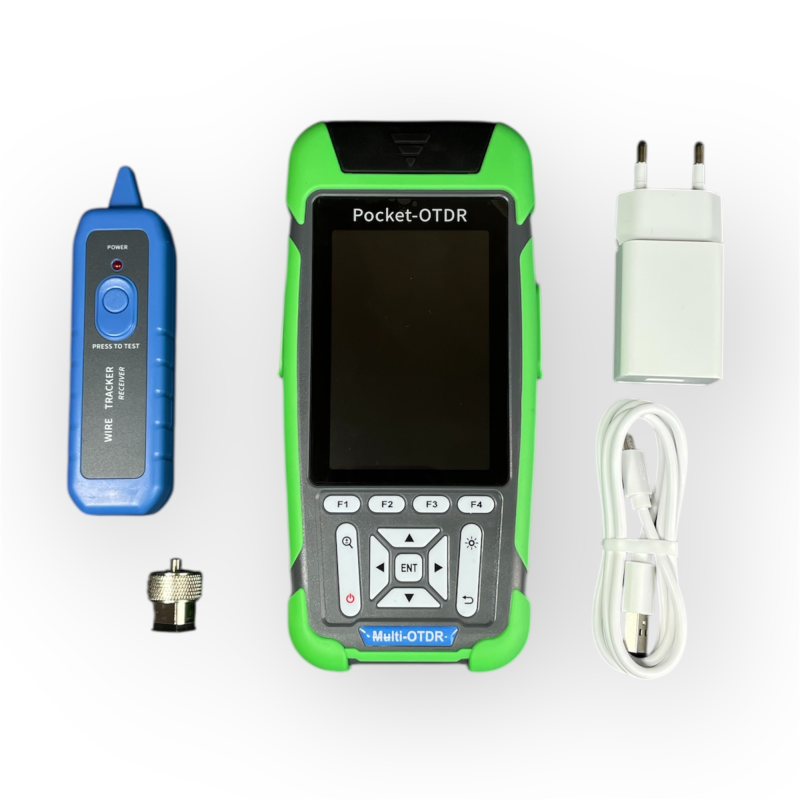

Комплект постачання
- Рефлектометр DK3500 з роз'ємом FC/UPC.
- Блок живлення 5 В 2 А.
- Кабель micro USB.
- Індикатор кабелю витої пари, батарейки до комплекту не входять.
- Чохол.
- Ватні палички для чистки.
Основні функції
- OTDR з двома довжинами хвиль 1310/1550 нм.
- Динамічний діапазон 26 dB / 24 dB.
- Тестування з високою точністю, робочий діапазон до 128 км.
- Онлайн-детекція і захист APD.
- Сліпа зона подій 2,5 м, сліпа зона відбиття 8 м.
- iLOM-карта подій і автоматичний аналіз результатів тесту.
- Автоматичний тест одним натисканням і автоматичне збереження файлів.
- Пакетна обробка SOR-файлів, експорт даних через USB і віддалене оновлення.
- OPM -50 ~ +26 dBm, VFL, LS і RJ45-тестер.
- До 12 годин безперервного тестування і більше 20 годин у режимі очікування.
- Робоча температура від -10°C до +50°C.
Характеристики OTDR
- Модель: DK3500
- Довжина хвилі: 1310 нм / 1550 нм ±20 нм
- Тип волокна: G.652
- Динамічний діапазон: 26 dB / 24 dB
- Сліпа зона подій: 2,5 м
- Сліпа зона відбиття: 8 м
- Діапазон тестування: 500 м ~ 128 км
- Ширина імпульсу: 3 ns ~ 10 µs
- Точність відстані: ±(1 м + інтервал вибірки + 0.005% × тестова відстань)
- Точність вимірювання загасання: ±0.2 dB/dB
- Кількість точок вибірки: 16k ~ 128k
- Роздільна здатність вибірки: 0.05 м ~ 8 м
- Точність визначення відбиття: ±3 dB

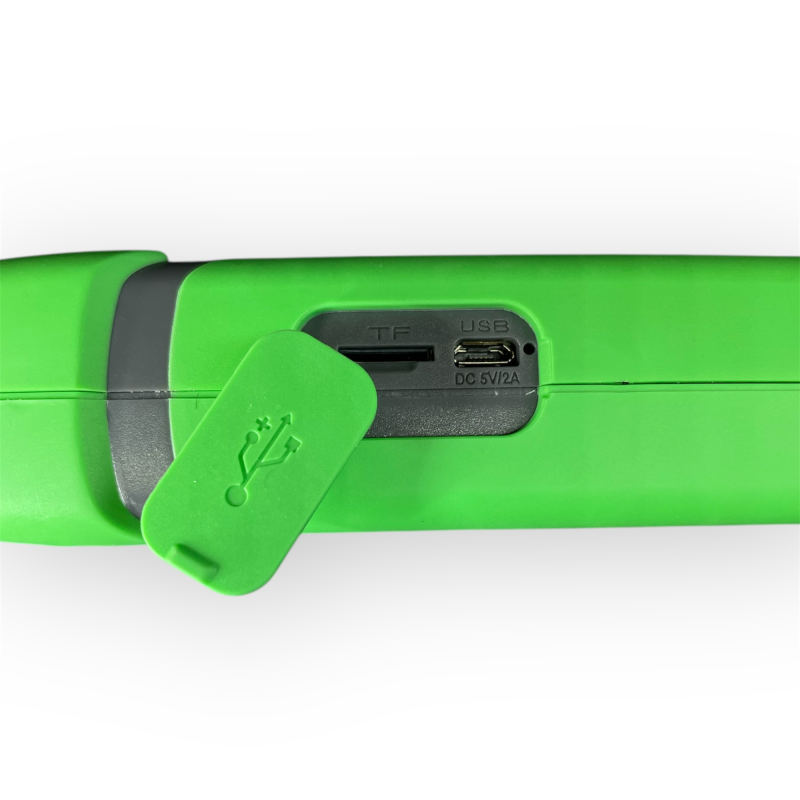

- Зберігання даних: внутрішнє ≥600, зовнішнє: TF-карта
- Формат файлу: SOR-стандарт
- Лазерна безпека: Class II

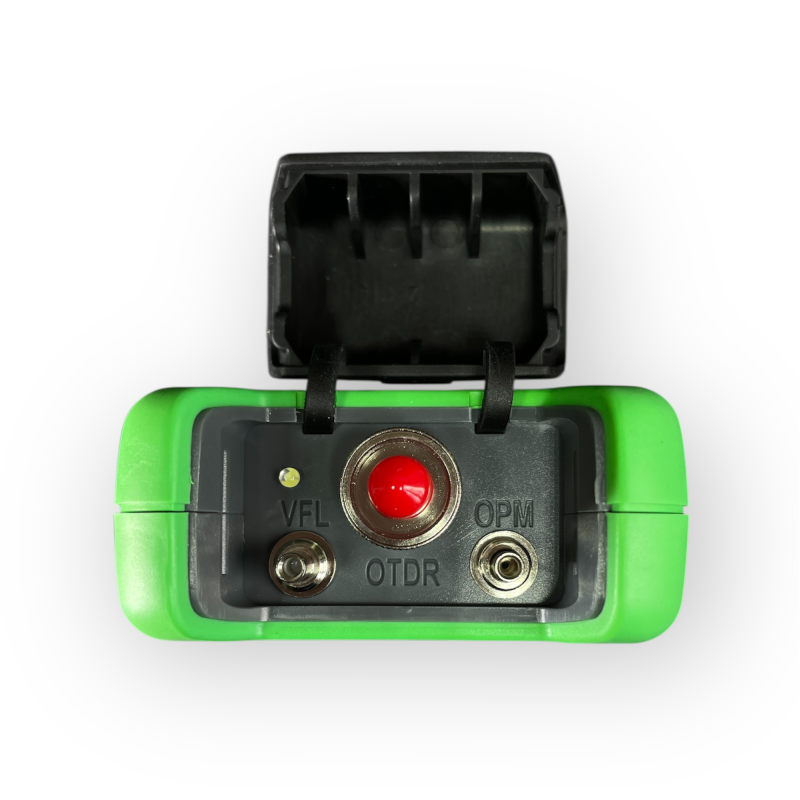

- Оптичний роз'єм: FC/UPC, знімні SC/ST
OPM / LS / VFL / RJ45
- OPM довжина хвилі: 800 нм ~ 1700 нм
- OPM інтерфейс: універсальний FC/SC/ST
- OPM діапазон тестування: -50 dBm ~ +26 dBm
- OPM точність: ±5%
- OPM частоти: CW / 270 / 330 / 1k / 2kHz
- OPM калібрувальні хвилі: 850 / 980 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 нм
- LS тип джерела: FP-LD
- LS довжина хвилі: 1310 нм / 1550 нм ±20 нм
- LS потужність виходу: ≥-5 dBm
- LS частоти модуляції: 270 / 330 / 1k / 2kHz
- LS стабільність: CW, ±0.5 dB / 15 хв після прогріву
- VFL довжина хвилі: 650 нм ±20 нм
- VFL потужність: ≥10 mW
- VFL режим: CW / 1 Hz / 2 Hz

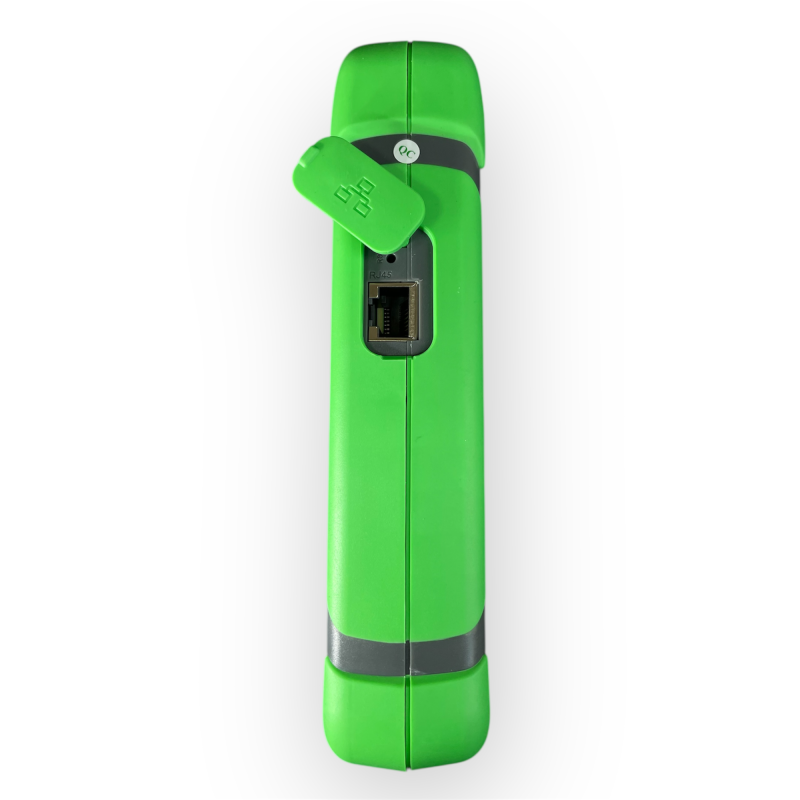

- RJ45: послідовність Ethernet-кабелів, вимірювання довжини до 300 м, трекер лінії
