Зварювальний апарат для оптоволокна Signal Fire AI-7C

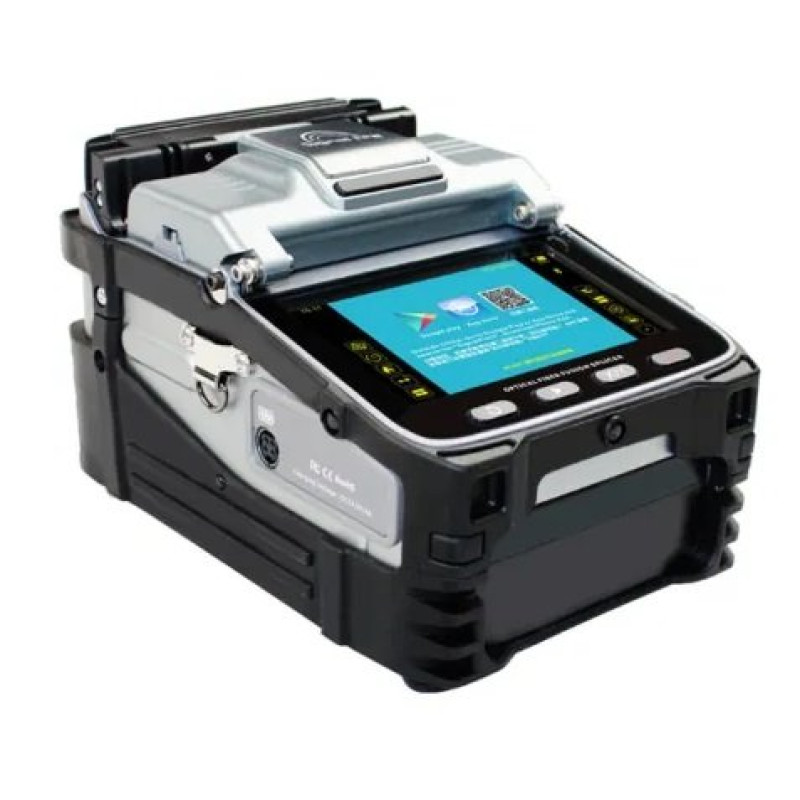

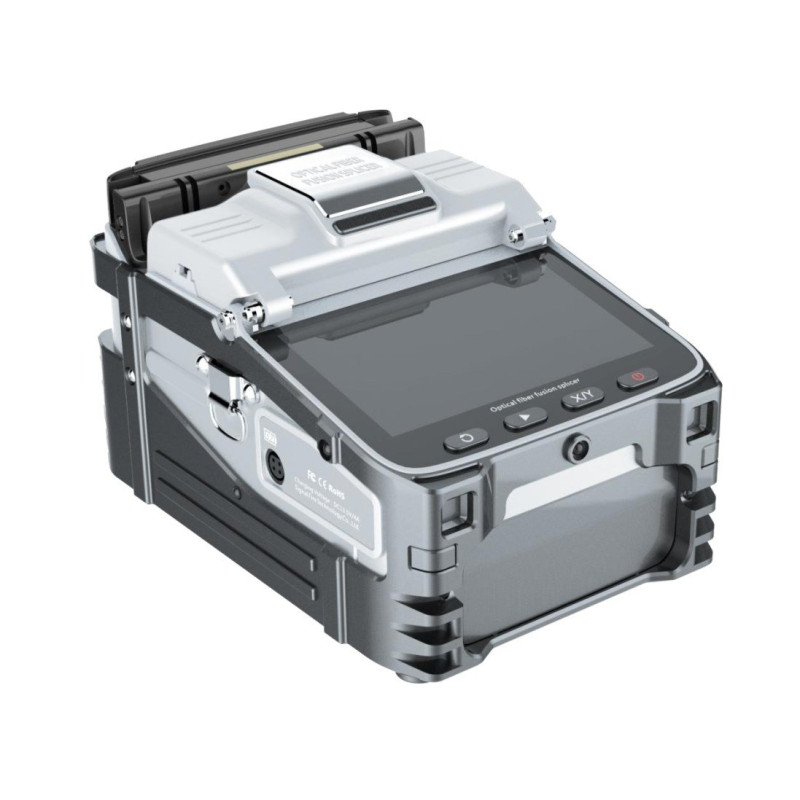

Signal Fire AI-7C - зварювальний апарат для оптоволокна з вирівнюванням по серцевині, автофокусом і шістьма моторами. Модель підходить для FTTH/PON монтажу, середніх і коротких магістральних ділянок, сервісних робіт та аварійного ремонту оптичних ліній.

AI-7C розрахований на щоденну роботу монтажника: 5-дюймовий екран, збільшення до 300×, автоматичне зварювання, швидкий нагрів гільзи і акумулятор 7800 mAh. Апарат працює з SM/MM волокном, пігтейлами, голим волокном, дроп-кабелем і багатожильним оптичним кабелем.

Де застосовується

• будівництво та обслуговування FTTH/PON мереж;
• зварювання магістрального, абонентського і дроп-кабелю;
• робота з пігтейлами, патчкордами, кросами і муфтами;
• аварійний ремонт ВОЛЗ і виїзні монтажні роботи.

Основні можливості

• 6 моторів і автофокус для точного зведення волокон.
• Вирівнювання по серцевині, по оболонці або ручний режим.
• Час зварювання: близько 8 секунд.
• Час термоусадки: близько 18 секунд.
• 5-дюймовий TFT-дисплей 800×480.
• Збільшення: 300× по одній осі або 150× при одночасному перегляді X/Y.
• 3-в-1 тримач волокна без постійної заміни площадок.
• Автоматичний нагрів, контроль дуги, оцінка втрат на зварці.
• Захист корпусу від пилу, вологи та ударів.

Характеристики

• Волокна: SM G.652/G.657, MM G.651, DS, NZDS G.655.
• Діаметр оболонки: 80-150 мкм.
• Діаметр покриття: 100-1000 мкм.
• Довжина сколу: 8-16 мм для покриття до 250 мкм, 16 мм для 250-1000 мкм.
• Типові втрати: SM 0.025 dB, MM 0.01 dB, DS/NZDS 0.04 dB.
• Зворотні втрати: краще 60 dB.
• Гільзи: 25 / 40 / 50 / 60 мм.
• Акумулятор: 7800 mAh, зарядка до 3.5 годин, приблизно до 240 циклів зварювання + нагрів.
• Живлення: AC 100-240 В, 50/60 Hz; вихід DC 13.5 В / 4.8 А.
• Умови роботи: -15...+50°C, вологість до 95% без конденсату, висота 0-5000 м.
• Вага апарата: близько 2.08 кг з акумулятором.

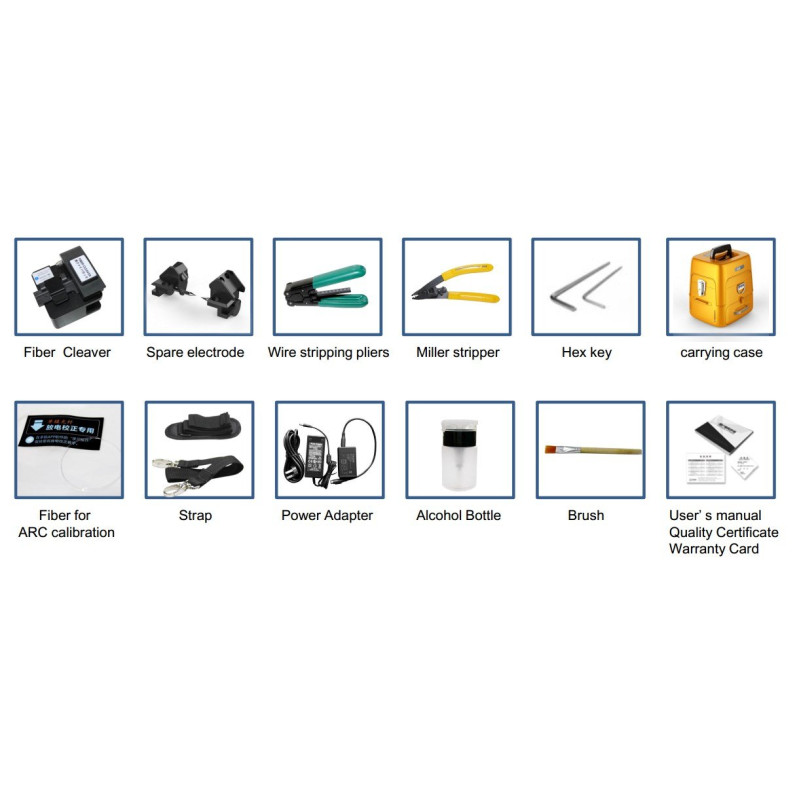

Комплект

• зварювальний апарат Signal Fire;

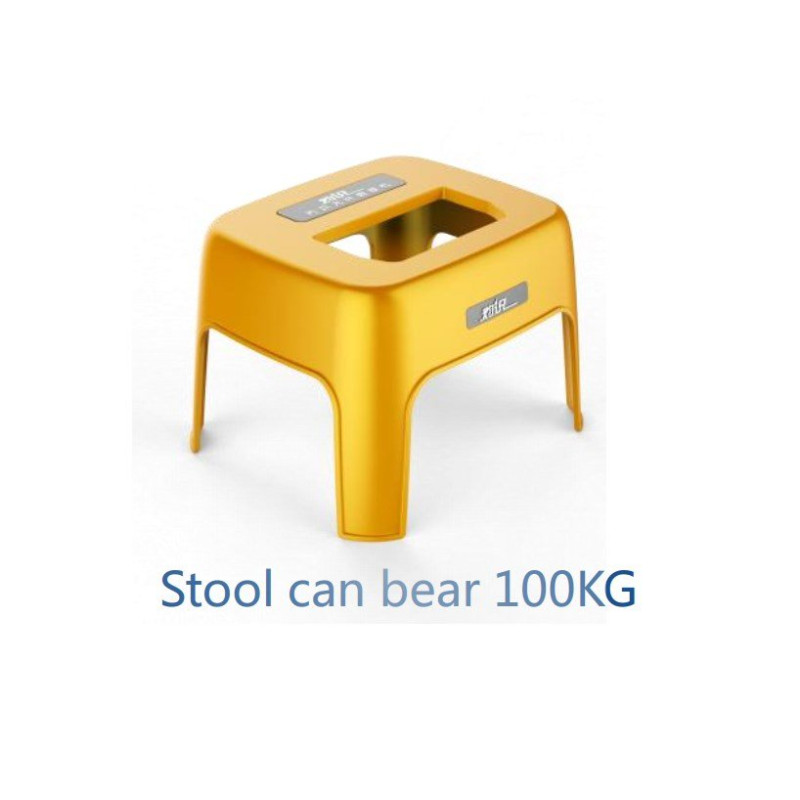

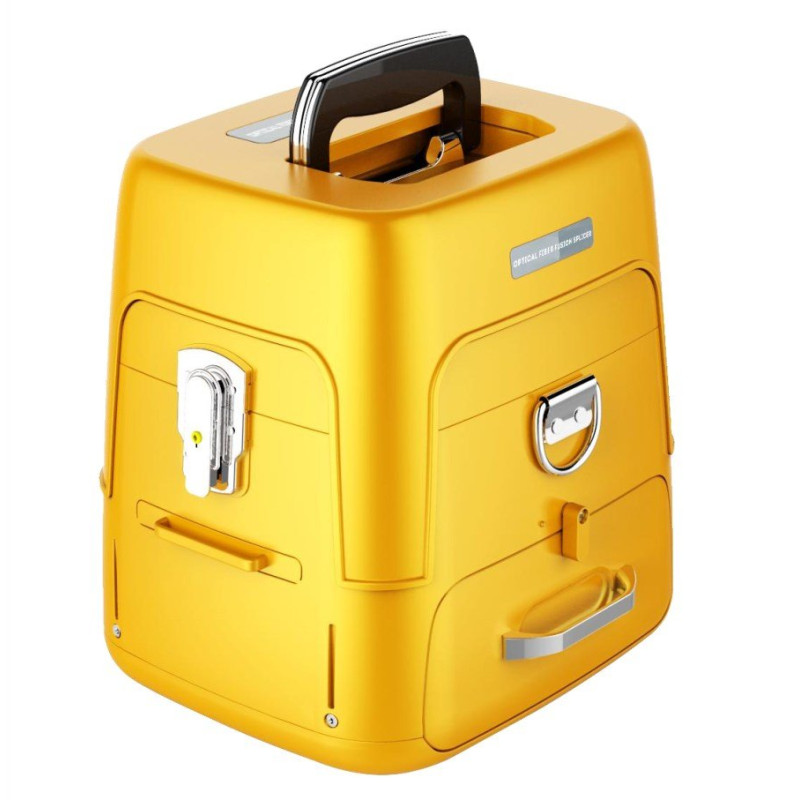

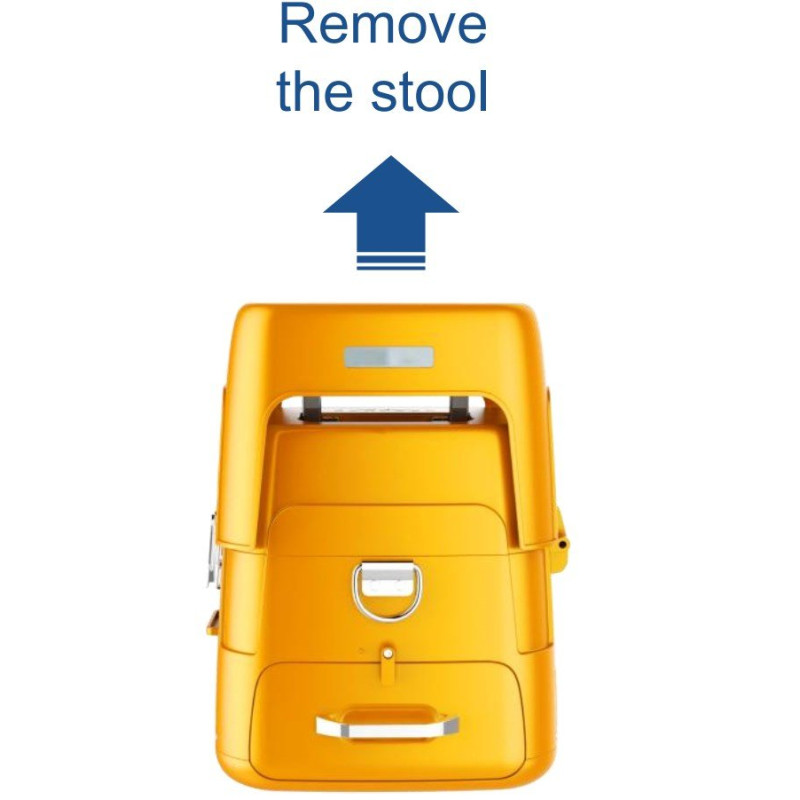

• транспортний кейс / робочий бокс;
• сколювач волокна;
• запасні електроди;
• стрипер / інструмент для зачистки;
• адаптер живлення;
• ємність для спирту, щітка, шестигранники, калібрувальне волокно;
• ремінь, документація і сервісне приладдя.
