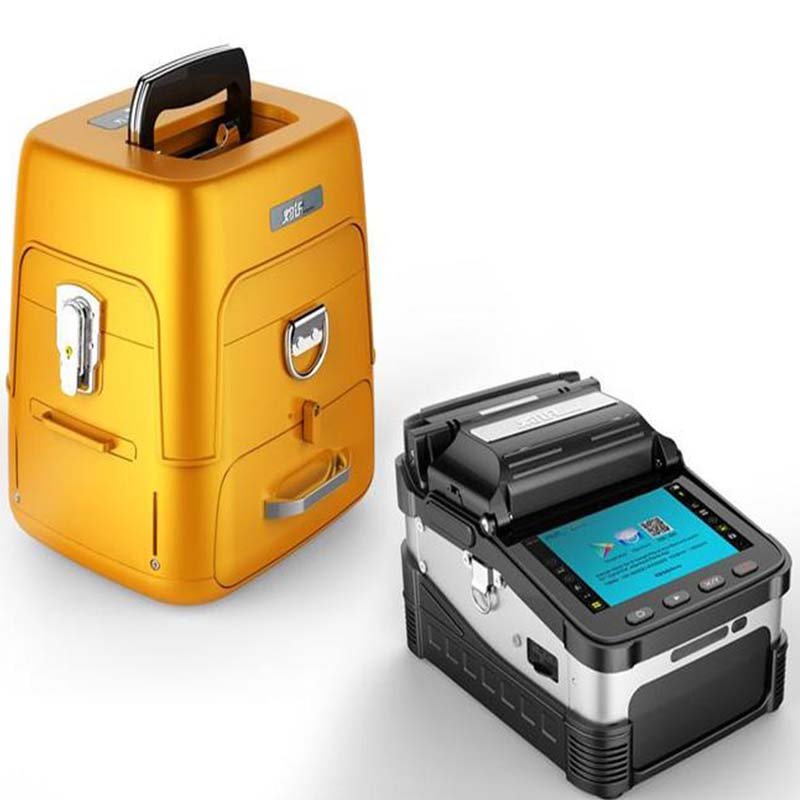

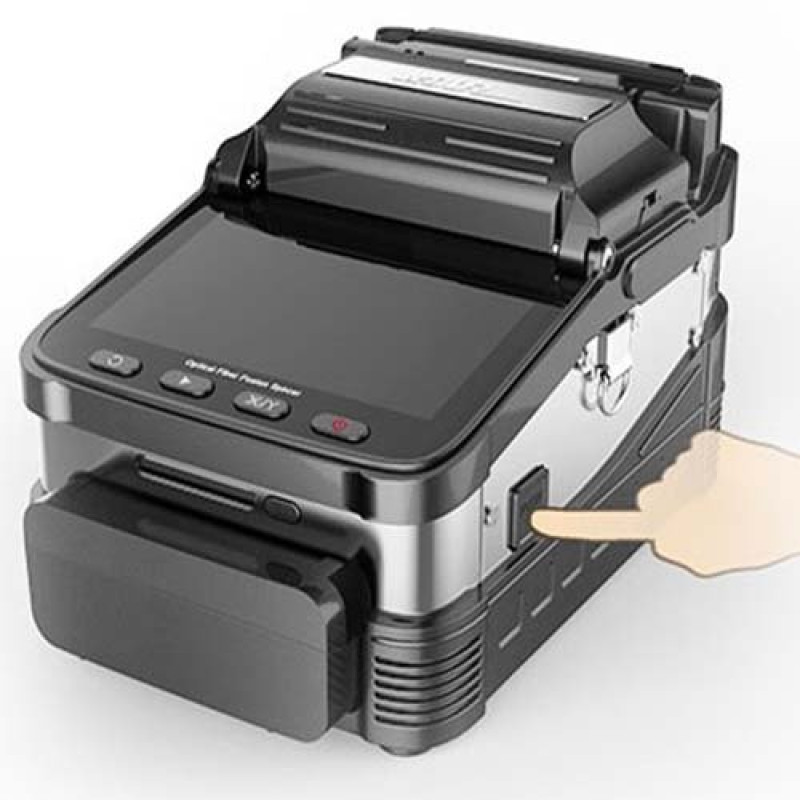

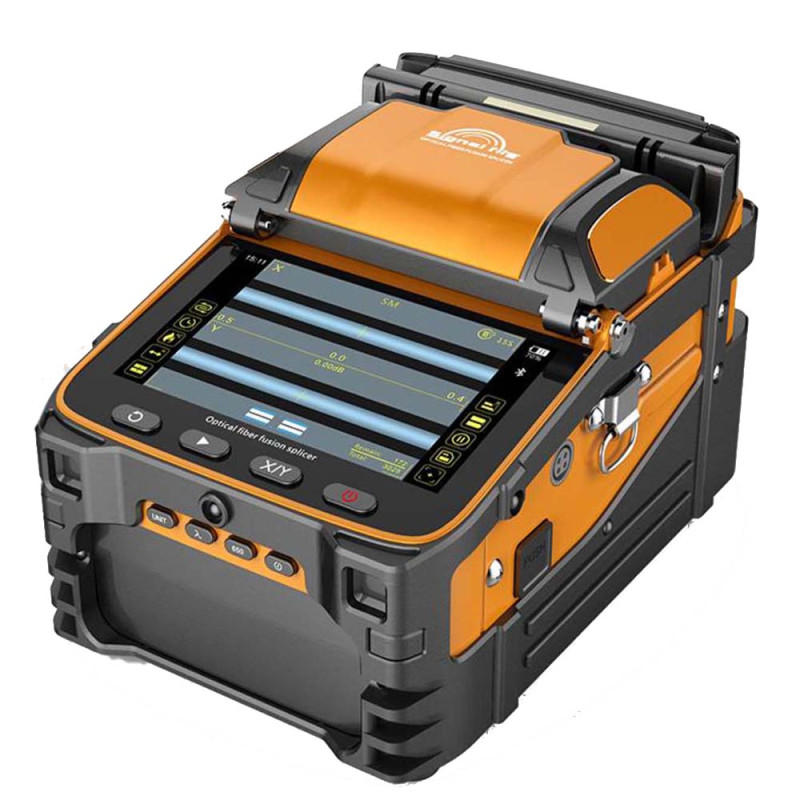

Зварювальний апарат для оптоволокна Signal Fire AI-9

Signal Fire AI-9 - флагманський зварювальний апарат для оптоволокна з вирівнюванням по серцевині, автофокусом, шістьма моторами, вбудованим VFL і вимірювачем оптичної потужності OPM. Модель підходить монтажникам, яким потрібен швидкий цикл зварювання і контроль лінії прямо на об'єкті.

AI-9 виконує зварювання приблизно за 5 секунд і термоусадку приблизно за 15 секунд. Вбудований VFL допомагає швидко перевірити видимі пошкодження волокна, а OPM використовується для оцінки рівня оптичного сигналу на популярних довжинах хвиль.

Де застосовується

• будівництво та обслуговування FTTH/PON мереж;
• зварювання магістрального, абонентського і дроп-кабелю;
• робота з пігтейлами, патчкордами, кросами і муфтами;
• аварійний ремонт ВОЛЗ і виїзні монтажні роботи.

Основні можливості

• 6 моторів, автофокус і вирівнювання по серцевині.
• Час зварювання близько 5 секунд.
• Час термоусадки близько 15 секунд.
• Вбудований VFL 15 mW: постійне світло і миготіння 2 Hz.
• Вбудований OPM для вимірювання потужності на 850 / 1300 / 1310 / 1490 / 1550 / 1625 нм.
• 5-дюймовий TFT-дисплей, збільшення 300× / 150×.
• 3-в-1 тримач для SM/MM, пігтейлів, голого волокна і дроп-кабелю.
• Синхронізація записів зварювання з телефоном і хмарним сховищем.
• Захист від пилу, вологи та ударів.

Характеристики

• Волокна: SM G.652/G.657, MM G.651, DS, NZDS G.655.
• Діаметр оболонки: 80-150 мкм.
• Діаметр покриття: 100-1000 мкм.
• Довжина сколу: 8-16 мм для покриття до 250 мкм, 16 мм для 250-1000 мкм.
• Типові втрати: SM 0.025 dB, MM 0.01 dB, DS/NZDS 0.04 dB.
• Зворотні втрати: краще 60 dB.
• Гільзи: 25 / 40 / 50 / 60 мм.
• Акумулятор: 7800 mAh, зарядка до 3.5 годин, приблизно до 200 циклів зварювання + нагрів.
• Живлення: AC 100-240 В, 50/60 Hz; вихід DC 13.5 В / 4 А.
• OPM: діапазон -70...+6 dBm, абсолютна похибка <0.3 dB у діапазоні -50...+3 dBm.
• Умови роботи: -15...+50°C, вологість до 95% без конденсату, висота 0-5000 м.

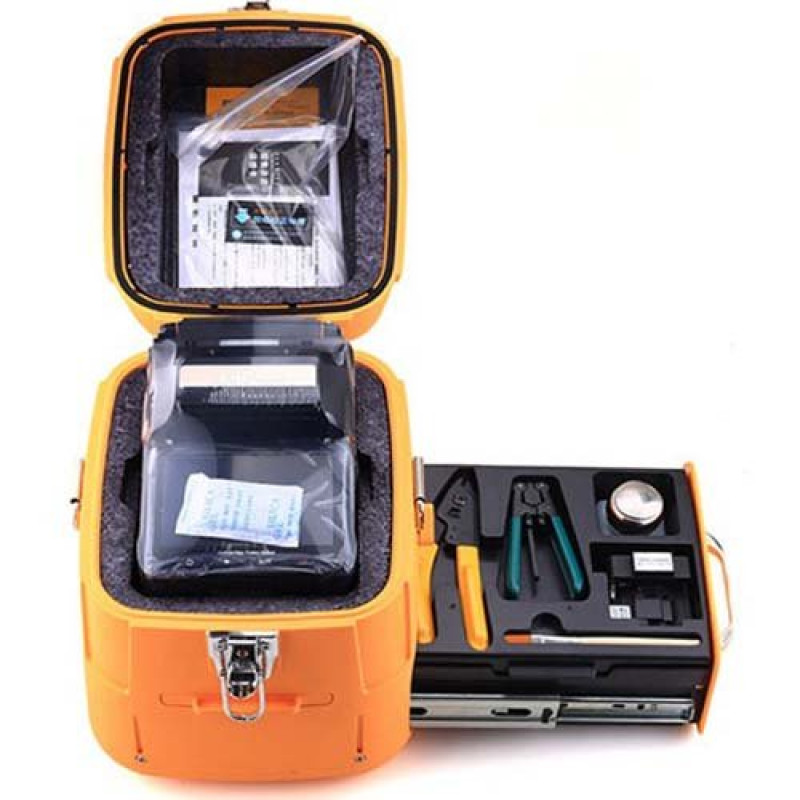

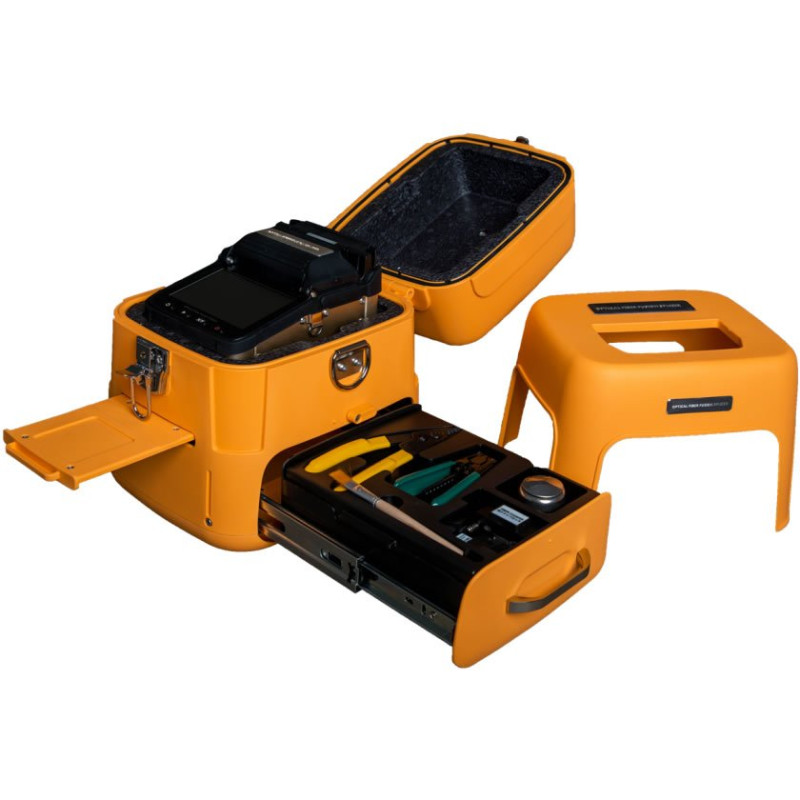

Комплект

• зварювальний апарат Signal Fire;

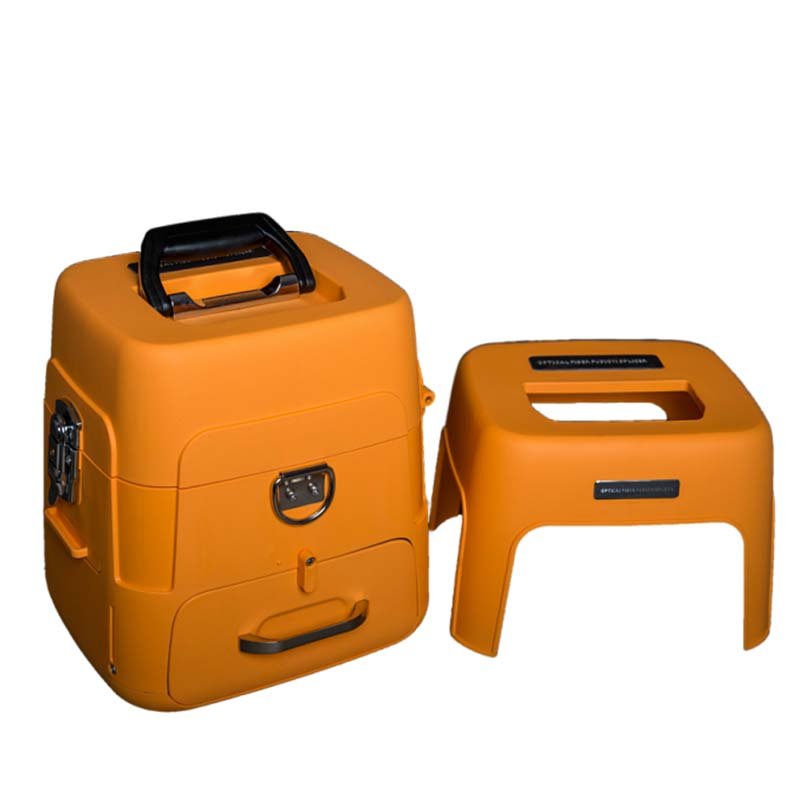

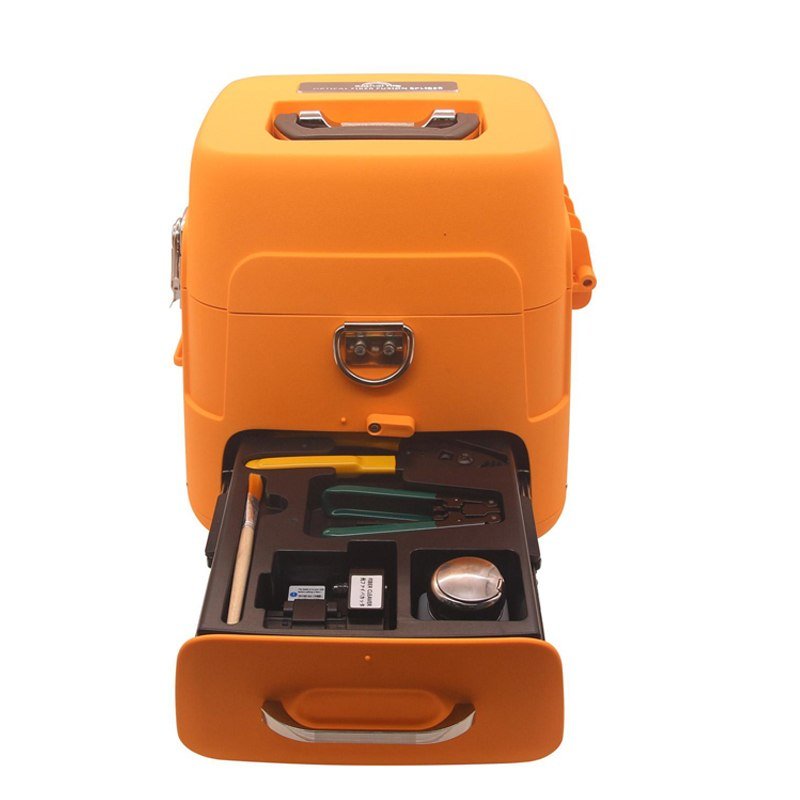

• транспортний кейс / робочий бокс;
• сколювач волокна;
• запасні електроди;
• стрипер / інструмент для зачистки;
• адаптер живлення;
• ємність для спирту, щітка, шестигранники, калібрувальне волокно;
• ремінь, документація і сервісне приладдя.
