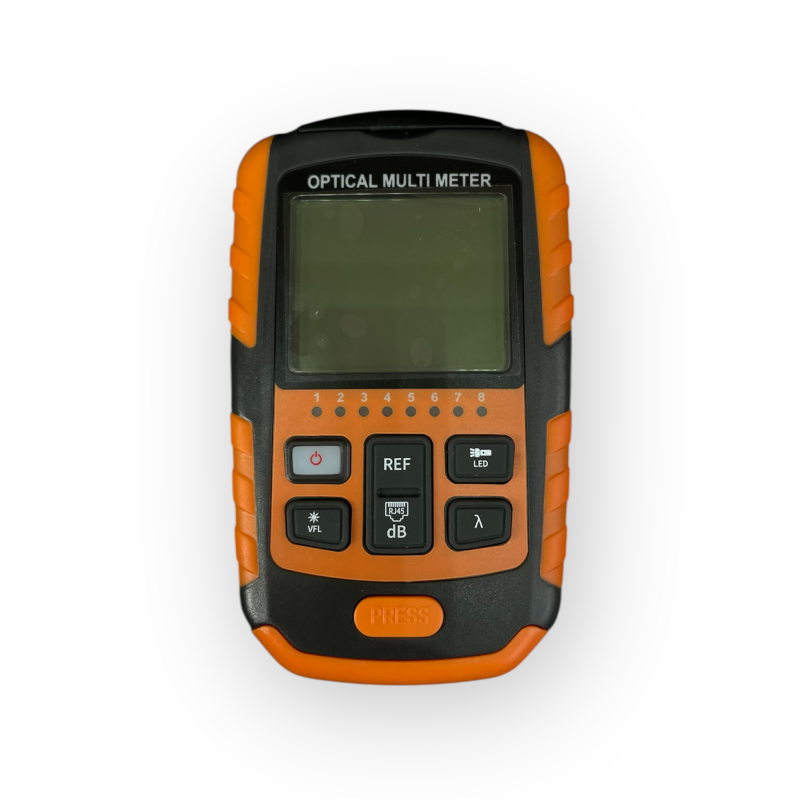

Оптичний тестер DK260 OPM + VFL 30mW + RJ45

DK260 - компактний оптичний тестер для монтажу та обслуговування PON/FTTH ліній. Пристрій поєднує вимірювач оптичної потужності OPM, візуальний локатор несправностей VFL 30 mW і тестер витої пари RJ45. Тестер підходить для вимірювання потужності оптичного сигналу, перевірки втрат у волоконно-оптичній лінії, перевірки цілісності волокна та пошуку пошкоджень.

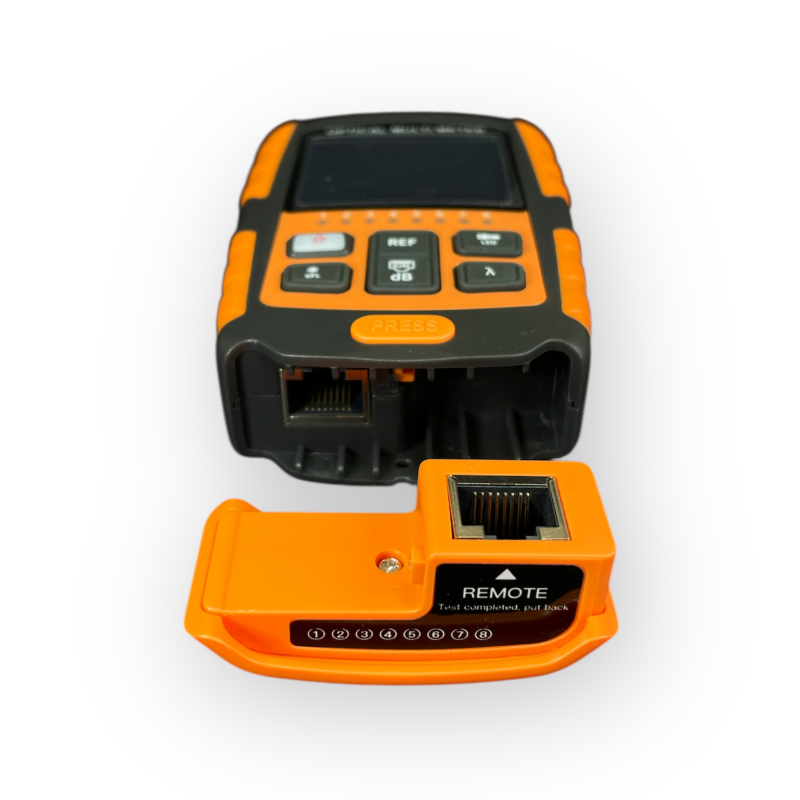

На відміну від DK200, у DK260 відповідна частина RJ45 вбудована в сам тестер: для використання потрібно натиснути кнопку та потягнути модуль вниз. Це зручніше на виїздах, тому що відповідна частина постійно знаходиться в корпусі приладу.

Комплектація та особливості DK260

• модель: DK260;
• діапазон вимірювання: -50~+26 dBm;
• VFL: 30 mW;
• вбудований акумулятор 700 mAh;
• заряджання через Type-C, можна заряджати від power bank або блока живлення;

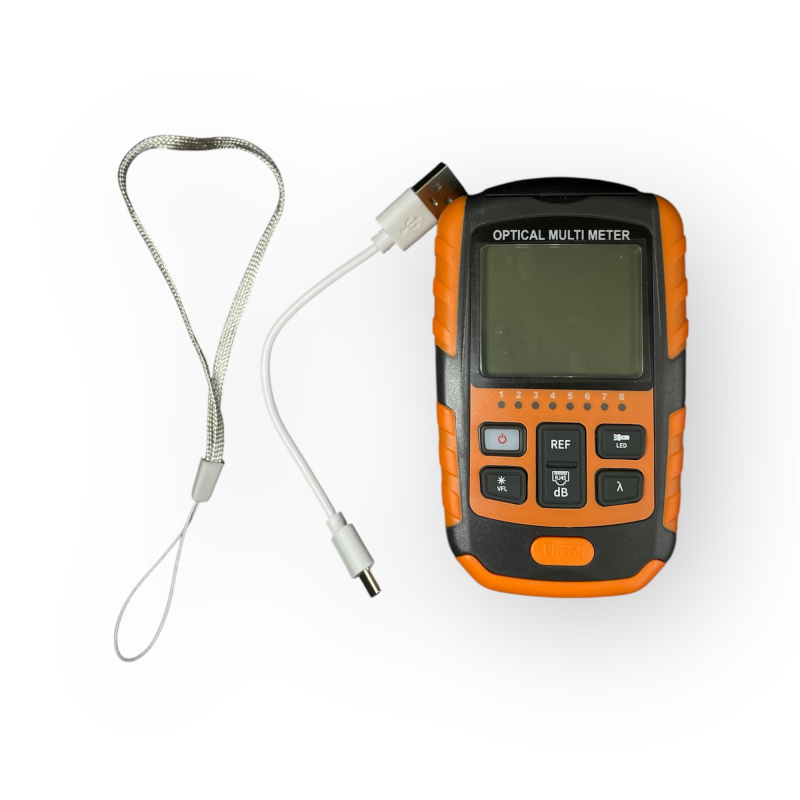

• у комплекті кабель Type-C та шнурок на руку;
• вбудована відповідна частина RJ45 для тесту витої пари.

Функції

• вимірювання потужності оптичного сигналу;
• вимірювання безперервного або модульованого оптичного сигналу;
• перевірка втрат у волоконно-оптичних лініях;
• перевірка цілісності волокна;
• VFL для візуального пошуку обривів, перегинів і пошкоджень волокна;
• три режими VFL: CW / 1 Hz / 2 Hz;
• виявлення частот CW / 270 Hz / 330 Hz / 1 kHz / 2 kHz;
• тест RJ45: послідовність жил і трекінг кабелю;
• підсвітка екрана та автоматичне вимкнення;
• запам'ятовування вибраної довжини хвилі після вимкнення;
• калібрування користувачем;
• підтримка довжин хвиль 1270 nm та 1577 nm.

OPM - вимірювач оптичної потужності

• діапазон хвиль: 800~1700 nm;

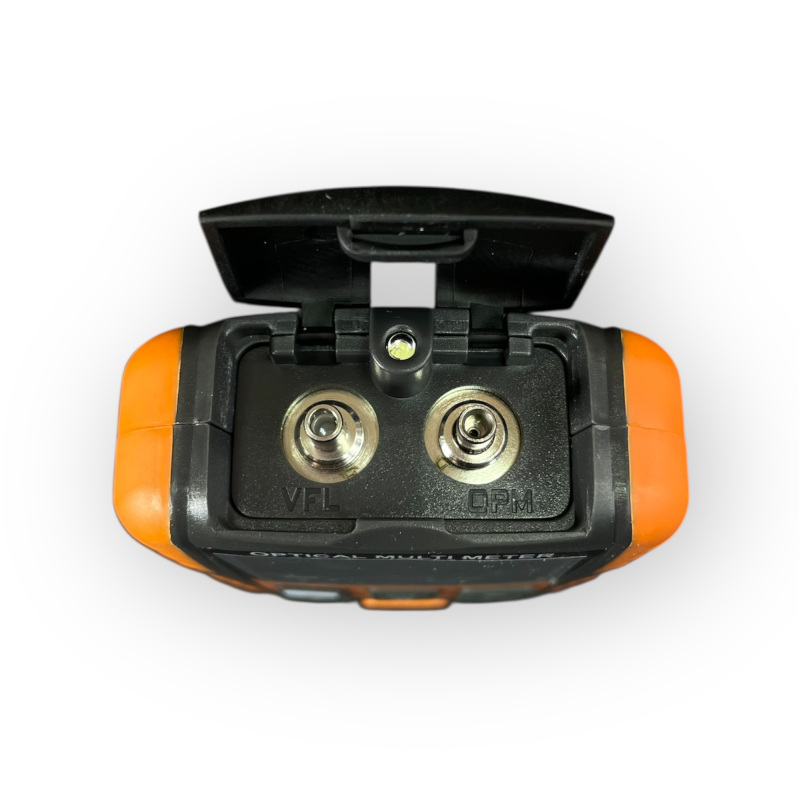

• конектори: універсальний FC / SC / ST;
• детектор: InGaAs;
• діапазон вимірювань: -70 dBm ~ +6 dBm / -50 dBm ~ +26 dBm;
• похибка: ±5%;
• стандартні довжини хвиль: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm;
• дисплей: лінійний режим 0.1%, логарифмічний режим 0.01 dBm;
• виявлення частот: CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz.

VFL - візуальний локатор несправностей

• довжина хвилі: 650 nm ± 30 nm;
• потужність серії: 2 mW / 15 mW / 30 mW / 50 mW;
• для DK260 вказана потужність VFL 30 mW;
• режими: CW / 1 Hz / 2 Hz;
• конектор: універсальний FC / SC / ST.

RJ45 тестер

• тест послідовності жил витої пари;
• трекінг кабелю RJ45;
• відстань тесту: до 300 м;
• відповідна частина вбудована в корпус тестера.

Живлення та корпус

• живлення: 2 батарейки AAA або літієва батарея 3.7 V / 700 mAh, у цій версії використовується вбудований акумулятор 700 mAh;
• порт заряджання: Type-C;
• час роботи: ≥120 годин у режимі OPM;
• автоматичне вимкнення: 10 хвилин;
• робоча температура: -10°C ~ +50°C;
• температура зберігання: -40°C ~ +70°C;
• вологість: 0~95%, без конденсації;
• габарити: 110 × 68 × 27 мм;
• вага: 120 г / 130 г.

Переваги

• якісний екран з чітким зображенням;
• багатофункціональність: VFL, RJ45, LED, OPM;
• пам'ять довжин хвиль з автоматичним збереженням після вимкнення;
• Type-C заряджання від power bank або блока живлення;
• робота в діапазоні температур від -10°C до +50°C.
