Це друга стаття серії про PoE. У першій ми розібрали активне PoE — стандарт IEEE з узгодженням і захистом. Тепер — про пасивне PoE: технологію, яка живить мільйони пристроїв MikroTik, Ubiquiti, бюджетних камер. Вона простіша, дешевша, але має головну особливість: немає захисту і немає узгодження. Підключив не той пристрій — спалив його. Розбираємо детально, щоб ви розуміли, з чим маєте справу.
Що таке пасивне PoE
Пасивне PoE — це передача постійного електричного струму по Ethernet-кабелю без жодних протоколів узгодження. Як з'єднання звичайної розетки з лампочкою через подовжувач: напруга подається завжди, без перевірок «а чи це там лампочка, чи мікрохвильовка, і скільки їй треба ватів». Натиснув вмикач — пішло живлення.
Це принципово відрізняється від активного PoE, де комутатор спочатку проводить «розмову» з пристроєм: «ти PoE-сумісний? якого класу? скільки ват треба?» — і тільки після успішного діалогу подає 48 В.

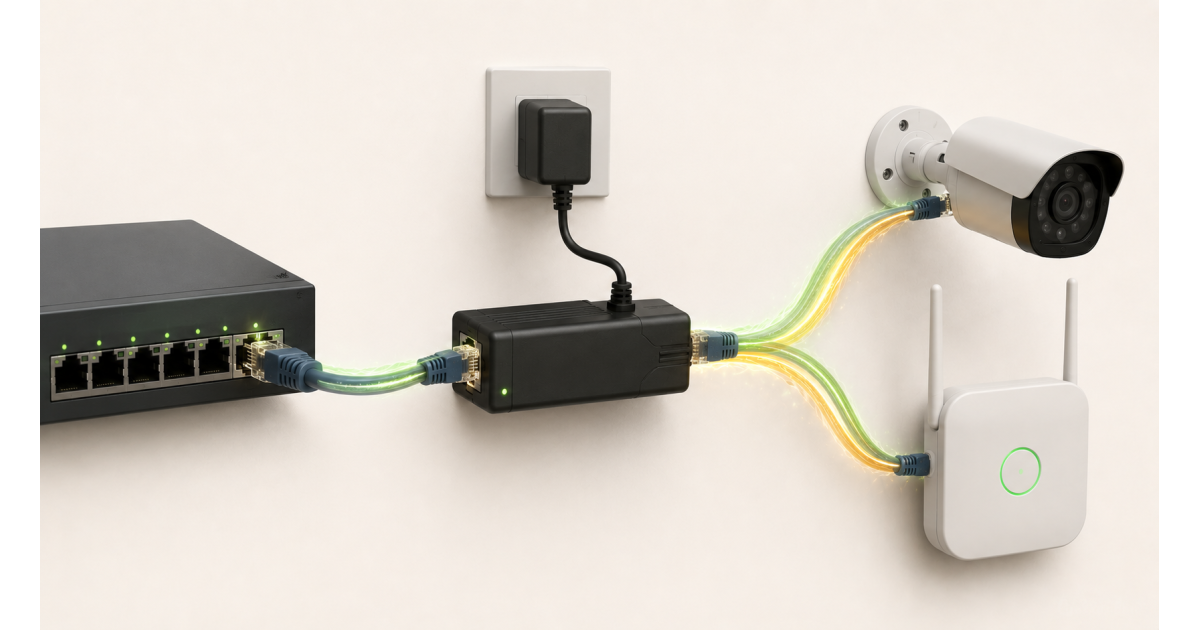

У пасивному PoE усієї цієї логіки немає. Виробник інжектора просто з'єднує блок живлення з кількома пінами RJ-45 — і все. Куди ви ввімкнете цей кабель далі, що там за пристрій — інжектора це не цікавить.
Активне vs пасивне PoE — головна різниця
Ключова відмінність: активне PoE — це «розумна» розетка, яка спершу питає «що ти?» а потім подає. Пасивне PoE — це «дурна» розетка, яка просто подає завжди. Ця простота — водночас і перевага, і небезпека.
Як фізично передається живлення
Принцип такий самий, як в активному PoE — постійний струм по парах витої пари. Найчастіша конфігурація:
- Mode B (spare-пари): живлення йде по парах 4-5 (+V) і 7-8 (−V), а дані — по 1-2 і 3-6. Це найпоширеніший варіант для пасивного PoE від MikroTik, Ubiquiti, більшості китайських інжекторів.
- Mode A (data-пари): живлення накладається на ті самі пари 1-2 і 3-6, що несуть дані. Менш поширено в пасивному варіанті.
- Нестандартні розпиновки: деякі дешеві камери використовують лише одну пару для живлення і одну для даних — це навіть не «класичне» пасивне PoE, а власна реалізація вендора.
На відміну від PoE++ (802.3bt), де живлення йде по всіх 4 парах для високих потужностей, пасивне PoE майже завжди обмежене 2 парами. Тому максимальна реальна потужність пасивного PoE — близько 30–35 Вт, далі починаються проблеми з нагрівом кабелю.
Типові напруги пасивного PoE
Тут немає стандарту — кожен виробник обрав свою напругу. На ринку зустрічається:
| Напруга | Хто використовує | Типове застосування |
|---|---|---|
| 5 В | Малопотужні IoT-пристрої | Raspberry Pi, мікроконтролери |
| 12 В | Дешеві IP-камери, домофони | Бюджетне відеоспостереження |
| 24 В | MikroTik, старіше обладнання Ubiquiti | Точки доступу, роутери, маленькі AP |
| 48 В | Старе Ubiquiti AirMax, деякі MikroTik серії RB4011 | Аутдор-точки, антени-мости |
| 56 В | Ubiquiti airFiber, EdgePoE | Високопродуктивні радіо-мости |
Чому таке різноманіття? Бо немає стандарту. Кожен виробник вибрав напругу під свої пристрої — оптимальну для електроніки конкретного продукту. Це створює складність для інженерів: треба завжди перевіряти, який саме інжектор підходить до конкретної моделі.
Хто і навіщо використовує пасивне PoE
MikroTik — основний драйвер 24 В
MikroTik історично побудував свою екосистему навколо 24 В пасивного PoE. Логіка проста: 24 В легше і дешевше отримати з блока живлення, ніж 48 В з повноцінного PoE-чипа з функцією detection. Це дозволило MikroTik робити дуже доступне обладнання — точки доступу за $30-50, тоді як аналоги конкурентів коштували $80+.
Більшість MikroTik-обладнання:
- Має PoE-вхід 24 В пасивний на одному з Ethernet-портів
- Інжектор у комплекті — синя/біла коробочка з підписом «POE Injector 24V»
- Деякі моделі мають PoE-out — можуть подавати 24 В пасивний на інший порт для живлення дочірнього пристрою
- Останні моделі (RB5009, hAP ax3) підтримують і 802.3af/at — це гібрид, який «розуміє», який інжектор підключено
Ubiquiti — еволюція від пасивного до активного
Ubiquiti також починав з пасивного 24 В — серії AirMax M2/M5, ранні NanoStation, Bullet. Потім додалися 48 В пасивний (POE-48-24W) для потужніших радіо-мостів.
Сучасні UniFi (від U6-Pro і пізніше) уже використовують переважно стандартний 802.3af/at. Це зменшило плутанину в нових інсталяціях, але створило проблему сумісності зі старим парком — 24 В і 48 В інжектори Ubiquiti не сумісні зі стандартним PoE.
Дешеві IP-камери і домофони
Безлічі китайських брендів з AliExpress / 1688 використовують пасивне PoE 12 В або 24 В. Логіка та сама — економія на захисних чипах. Інколи виробник навіть не пише «PoE» на упаковці, просто маркує порт як «DC IN» — а живлення відбувається через Ethernet-роз'єм.
DIY / самозбірні проєкти
Пасивне PoE популярне в саморобних проєктах: розумний будинок, IoT-сенсори на ESP32, домашні сервери на Raspberry Pi. Інжектор коштує $5, налаштування немає — просто підключив і працює.
Матриця сумісності: що з чим запрацює
Найважливіший розділ цієї статті. Ось що відбувається при різних комбінаціях:
| Джерело (PSE) | Споживач (PD) | Що буде |
|---|---|---|
| Активний 802.3at (48 В) | Активний 802.3at PD | ✓ Працює нормально |
| Активний 802.3at (48 В) | MikroTik 24 В пасивний | ✗ Не запрацює — PSE не побачить detection, не подасть живлення |
| Активний 802.3at (48 В) | Звичайний ПК / ноутбук | ✓ Безпечно — живлення не подається, дані працюють |
| Пасивний 24 В (MikroTik) | MikroTik 24 В пасивний | ✓ Працює нормально |
| Пасивний 24 В | Активний 802.3at PD (камера, AP) | ⚠ Залежить від моделі: дешеві PD можуть бути пошкоджені, дорогі ігнорують |
| Пасивний 24/48 В | Звичайний ПК / ноутбук | ⚠ ВИСОКИЙ РИЗИК — може спалити мережеву карту |
| Пасивний 48 В | MikroTik 24 В пасивний | ✗ Імовірне пошкодження PD через перенапругу |
| Пасивний 24 В | Ubiquiti 48 В пасивний | ⚠ Недостатнє живлення, не запуститься або працюватиме нестабільно |
| Пасивний 12 В | Дешева камера 12 В | ✓ Працює (якщо «розпиновка» збігається) |
Головний урок: з пасивним PoE завжди треба знати точно — яка напруга у вашого джерела і яка очікується у пристрою. Інакше — або не запрацює, або спалите.
Як визначити, що це пасивне PoE
Якщо ви тримаєте в руках незнайомий пристрій або інжектор — як зрозуміти, з чим маєте справу?
Маркування на корпусі інжектора
Шукайте написи:
- «POE Injector 24V» або «Passive PoE» — однозначно пасивний
- «802.3af» / «802.3at» / «802.3bt» — однозначно активний
- Просто «PoE Injector» без уточнень — обережно, треба перевіряти специфікації
- «Auto PoE» або «Hybrid» — деякі сучасні інжектори вміють і активне, і пасивне
Також зверніть увагу на вхідну і вихідну напругу на наклейці:
- Вихід 24 В = пасивний 24 В
- Вихід 48 В + згадка «802.3» = активний
- Вихід 48 В без згадки 802.3 = ймовірно пасивний 48 В
Маркування на пристрої (PD)
На самому пристрої або у документації шукайте:
- «Power input: 24V DC» або «8–30V DC» — пасивний
- «PoE: 802.3af compliant» — активний
- «Compatible with passive PoE» — пасивний (і часто має конкретний вольтаж нижче)
- Іконки кружечка з плюсом/мінусом (стандартна позначка DC-живлення) — пасивний
Вимір тестером
Якщо інжектор без маркування — підключіть його до розетки, з'єднайте Ethernet-кабель і виміряйте мультиметром напругу між:
- Пінами 4-5 і 7-8 — якщо є напруга → це пасивний PoE Mode B
- Пінами 1-2 і 3-6 — якщо є напруга → пасивний Mode A (рідко)
Активне PoE без підключеного PD не подає напругу — це найшвидший спосіб відрізнити їх інструментально.
Безпека: що може спалити пасивне PoE
Це найважливіший практичний розділ. Активне PoE безпечне за визначенням — стандарт зашитий у чипи і захищає від помилок. Пасивне PoE не має жодного захисту.
Що відбувається при неправильному підключенні:
- Звичайний ПК у 24 В пасивний інжектор. На пінах 4-5 і 7-8 з'являється 24 В. Мережева карта ПК побудована з розрахунком на дані, а не на живлення. Часто згорає трансформатор Ethernet-чипа або сам PHY. Результат — мережева карта мертва. Іноді — горить чип матплати.
- Не-PoE камера у 24 В інжектор. Те ж саме — Ethernet-вхід камери не очікує напругу. Згоряє вхідний каскад. Камера повністю мертва.
- 802.3at пристрій у 48 В пасивний інжектор. Сучасні PoE-чипи мають захист входу. Часто пристрій просто не запускається — захист спрацьовує, але не пошкоджується. Рідше — спалюється detection-логіка.
- Перенапруга (24 В пристрій у 48 В інжектор). Внутрішні стабілізатори пристрою розраховані на 24 В з невеликим запасом (зазвичай до 30 В). 48 В їх перевантажує — згорають конденсатори і регулятор.
Гарантія у таких випадках не покриває нічого. Виробник скаже: «ви підключили несумісне живлення». Тому при роботі з пасивним PoE правило одне — читати маркування.
Як уникнути плутанини на практиці
Кілька правил, які допоможуть не сплутати:
- Зберігайте інжектори разом з пристроями. Якщо знімаєте MikroTik з полиці на повторне використання — беріть і інжектор разом з ним. Не «дістав інжектор з шухляди — підійде».
- Підписуйте інжектори. Маркером на корпусі: «MikroTik 24V → hAP ac2 (порт 1)» або «UBNT 48V → NanoStation 5AC». Через рік ви забудете, що до чого.
- Окремий ящик для пасивних інжекторів. Не змішуйте з активними PoE-комутаторами на одній полиці.
- Кольорове кодування. Якщо у вас десять інжекторів різних типів — намотайте різні кольори ізоленти на кабелі: червоний 24 В, синій 48 В тощо.
- Перевіряйте перед першим увімкненням. Якщо є сумніви — мультиметр в руки. 30 секунд вимірювання врятують пристрій за $200.
- Не плутайте з PoE-комутаторами. 802.3at PoE-комутатор не може запитати MikroTik точку через звичайне підключення. Або купуйте MikroTik з підтримкою 802.3af/at (RB5009, RB4011), або тримайте оригінальний інжектор.
Коли пасивне PoE — правильний вибір
Незважаючи на ризики, у пасивного PoE є реальні переваги і конкретні сценарії, де воно — кращий варіант.
1. Економія в проєктах MikroTik-стеку
Якщо ваш провайдер чи бізнес повністю на MikroTik — 24 В пасивний інжектор за $5–10 проти PoE+ комутатора за $200+. Це сотні доларів економії на масштабі.
2. IoT і саморобні проєкти
Raspberry Pi, ESP32-ноди, домашні сервери — стандартного PoE для них немає, а пасивні 5 В / 12 В рішення прості і дешеві.
3. Тимчасові інсталяції
Виставка, ярмарок, разовий захід — притягнути 5 інжекторів простіше і дешевше, ніж купувати PoE-комутатор.
4. Гарантовано закрита екосистема
Дача, гараж, маленький офіс, де ви — єдиний інженер і точно знаєте, що до чого підключено. Тут немає ризику, що хтось випадково встромить ноутбук у 24 В інжектор.
Коли пасивне PoE — погана ідея
1. Великі офіси з різнорідним обладнанням
Якщо у вас 50 робочих місць, відеоспостереження, IP-телефонія від різних вендорів — переходьте на активне PoE. Ризик плутанини зростає експоненційно.
2. Мережі з регулярною ротацією персоналу
Як тільки в інфраструктурі більше одного інженера — починаються помилки. «А я думав, цей інжектор для іншого пристрою».
3. Системи безпеки і життєзабезпечення
Камери, системи доступу, пожежні сповіщувачі — там, де відмова обладнання має наслідки. Активне PoE з SNMP-моніторингом і чіткою діагностикою — обов'язкова інвестиція.
4. Високі потужності (50+ Вт)
Сучасні Wi-Fi 6/7 точки доступу, LED-освітлення, тонкі клієнти потребують 50–90 Вт. Пасивне PoE на 2-х парах для такого не підходить — кабель перегріється. Тут потрібен 802.3bt з 4 парами.
Адаптери і конвертери: коли треба з'єднати непоєднуване
Іноді треба з'єднати активний і пасивний світи. Які варіанти існують:
PoE Splitter (для пасивного PD у пасивну мережу)
Це маленька коробочка, яка отримує пасивне PoE по одному кабелю, на виході дає звичайний DC-роз'єм і чистий Ethernet. Дозволяє запитати DC-пристрій (наприклад, не-PoE камеру 12 В) від пасивного PoE-інжектора 12 В.
PoE Converter: активний ⟷ пасивний
Існують гібридні адаптери:
- 802.3at → 24 В пасивний. Бере живлення з активного PoE-комутатора, віддає 24 В пасивний MikroTik-пристрою. Корисно у вже існуючій активній PoE-інфраструктурі.
- 24 В пасивний → 802.3af. Зворотний варіант — рідкісніший, бо MikroTik-точки з PoE-out і так роблять пасивну видачу.
DC-DC step-up / step-down
Для конвертації між напругами одного типу (24 В → 48 В пасив) використовують DC-конвертери. Це інженерне рішення для конкретних кейсів, не масовий продукт.
Типові помилки при роботі з пасивним PoE
1. «У мене PoE-комутатор, чому MikroTik не вмикається?»
Бо стандартний PoE-комутатор не подає 24 В і вимагає detection, якого MikroTik не вміє. Або купуйте MikroTik-моделі з підтримкою 802.3af/at, або користуйтесь оригінальним інжектором.
2. Купують «универсальний» інжектор і думають, що підійде куди завгодно
Не існує універсальних пасивних інжекторів — кожен має фіксовану напругу. Універсальні бувають тільки активні (802.3af/at), які адаптуються під клас PD.
3. Тягнуть пасивне PoE далеко (за 50–80 м)
При 24 В на довгій трасі падіння напруги критичне — на ONU може дійти 18–20 В, не вистачить для запуску. Активне PoE 48 В переносить довгі дистанції набагато краще.
4. Використовують поганий кабель
Дешевий CCA-кабель (омідьована алюмінієва жила) має більший опір — для пасивного PoE це означає сильніші втрати, нестабільну роботу. Тільки чиста мідь Cat5e+.
5. Не передбачають резервне живлення
Кожен пасивний інжектор — окрема точка відмови. Якщо у вас 20 інжекторів, ймовірність, що хоча б один згорить за рік — близько 50%. Активне PoE-комутатор з ДБЖ — централізована точка з прогнозованим обслуговуванням.
PoE-обладнання у SMT Telecom
У SMT Telecom є PoE-обладнання обох типів: активні PoE/PoE+/PoE++ комутатори (8/16/24/48 портів) для масштабних інсталяцій, інжектори і блоки живлення для MikroTik-стеку, аксесуари для гібридних мереж. Допоможемо підібрати рішення під ваш сценарій — підкажемо, де економічно вистачить пасивного, а де варто інвестувати в активне.
Консультація: +38 099 179 63 89 або sales@smartfiber.com.ua
FAQ: часті питання про пасивне PoE
Чи можна зробити пасивне PoE самому з блока живлення?
Технічно так — потрібен блок живлення потрібного вольтажу і два RJ-45 модулі з розпайкою на пари 4-5 і 7-8. У продажу є готові «PoE Tap» — модулі для самостійного збирання. Але — без захисту від короткого замикання, без фільтрації. Для важливих пристроїв краще купити фірмовий інжектор.
Чи вмирає пристрій миттєво при подачі неправильної напруги?
Залежить. Якщо подати 48 В на пристрій, який очікує 24 В — імовірно так, миттєво згорить вхідний регулятор. Якщо подати 24 В на пристрій, який очікує 12 В — пристрій може спочатку працювати з підвищеною температурою, поступово деградуючи протягом тижнів/місяців. Раптові поломки гірші, бо вже не діагностуєш.
Чи можна використовувати пасивне PoE на стандартному Cat6?
Так, кабель не змінюється — той самий Cat5e/Cat6/Cat6a. Різниця лише в обладнанні на кінцях. Cat6 для пасивного PoE навіть корисніший — менший опір, менші втрати.
Чому пасивне PoE дешевше за активне?
Бо немає чипа detection/classification. У активному PoE-комутаторі кожен порт має керуючий чип, який спілкується з PD через спеціальний протокол. У пасивному — просто з'єднання блоку живлення з кабелем. Витрати на електроніку відрізняються у 10+ разів.
Як перевірити, чи інжектор підходить до конкретного пристрою?
Три кроки: (1) знайдіть у документації пристрою вимоги до живлення — точну напругу і максимальний струм; (2) перевірте маркування інжектора — вихідна напруга має точно збігатися; (3) перевірте розпиновку — більшість сумісні з Mode B, але деякі китайські камери використовують власні схеми.
Чи можна змішувати активне і пасивне PoE в одній мережі?
Так, але обережно. Активні PoE-комутатори безпечні для будь-яких пристроїв (включно з пасивними PoE-PD — вони просто не отримають живлення). Пасивні інжектори небезпечні для всього, що не очікує саме цю напругу. Тому загальне правило: магістраль на активному PoE, окремі MikroTik-точки через свої пасивні інжектори без перетинів.
Чи є стандарт на пасивне PoE?
Ні, офіційного стандарту немає. Це фактично «домовленість» між виробниками: MikroTik використовує 24 В, Ubiquiti — 24/48 В, китайські вендори — що хочуть. Кожен робить по-своєму. Це і є головна проблема пасивного PoE.
Який кабель тримає пасивне PoE краще?
Чиста мідь (solid copper) Cat5e або Cat6 з товщиною жил AWG 23 (Cat6) — оптимально. Уникайте CCA (омідьована алюмінієва жила) — на пасивному PoE втрати у 2–3 рази вищі, пристрій може не запуститися на 50+ метрах траси.
Чому MikroTik досі використовує пасивне PoE?
Економіка і традиція. MikroTik з самого початку будував доступне обладнання за рахунок простіших рішень. У 2020-х компанія почала додавати підтримку 802.3af/at у нові моделі (RB5009, hAP ax3), але повністю позбутися пасивного 24 В не може — це б ламнуло сумісність з мільйонами вже встановлених точок у мережах провайдерів.
Як перевести існуючу мережу з пасивного на активне PoE?
Поступово. Замінюйте інжектори на PoE-комутатор, але тільки після заміни точок доступу на сумісні з 802.3af/at моделі. Інакше — пристрої перестануть працювати. Якщо парк MikroTik великий, простіше планувати міграцію вузлами: один вузол повністю переводите на активне PoE, потім наступний.
