Уявіть, що ви ставите IP-камеру над під'їздом. До неї треба провести інтернет і живлення. Інтернет — це Ethernet-кабель, його прокладете. Живлення — це окремий 220В, для якого треба тягнути електропровідку, ставити розетку, кликати електрика. Виходить дорого і складно. А якби живлення йшло по тому ж самому Ethernet-кабелю, що й дані? Якраз для цього й існує PoE — Power over Ethernet. У цій статті розберемо, як це працює, чому це безпечно, які бувають стандарти і що до чого приєднується.
⚙️ Про що саме ця стаття
Тут ми розглядаємо активне PoE — варіант за стандартами IEEE 802.3af/at/bt, де комутатор-джерело (PSE) перед подачею живлення узгоджує з підключеним пристроєм клас потужності і перевіряє його PoE-сумісність. Це безпечний і саморегульований варіант, який стоїть у переважній більшості корпоративного і провайдерського обладнання.
Існує також пасивний PoE — без узгодження, з постійною подачею напруги. Це окрема тема зі своїми нюансами і ризиками — про нього буде окрема стаття в категорії «База знань». Тут ми згадаємо пасивний PoE лише коротко — в контексті сумісності та безпеки.
Що таке активне PoE простими словами
Активне PoE (Power over Ethernet) — це технологія, яка дозволяє передавати електричне живлення по тому ж Ethernet-кабелю, що й мережеві дані. Один кабель — два призначення: інтернет і електрика одночасно.
На практиці це означає: до пристрою (IP-камера, точка доступу Wi-Fi, IP-телефон) йде лише один кабель — звичайна вита пара. Не потрібна окрема розетка 220В, не потрібен блок живлення, не потрібен електрик. Підключив кабель — пристрій працює.
Важливо: швидкість мережі при цьому не страждає. Через один і той самий PoE-кабель ви одночасно отримуєте повний Gigabit Ethernet (1000 Мбіт/с) і живлення до 90 Вт. У сучасних рішеннях 802.3bt — навіть 2.5G, 5G або 10G плюс живлення. Жодного компромісу швидкість/потужність — це фізично різні явища (про це нижче).
Живлення надходить від спеціального обладнання — це може бути PoE-комутатор (звичайний switch, який вміє ще й давати живлення в порти) або PoE-інжектор (окрема коробочка, яка «домішує» живлення в існуючий кабель).
Схема: як виглядає PoE-система
Найпростіша схема PoE — два пристрої, з'єднані одним кабелем:
Ключові терміни, які зустрічатимуться далі:
- PSE (Power Sourcing Equipment) — пристрій, який видає живлення. Зазвичай це PoE-комутатор або PoE-інжектор.
- PD (Powered Device) — пристрій, який отримує живлення. IP-камера, точка доступу, телефон.
- Ethernet-кабель — звичайна вита пара з 4 парами провідників і роз'ємами RJ-45.
Як фізично передається живлення по кабелю
Ethernet-кабель містить 4 кручені пари мідних провідників — 8 жил загалом. У стандарті Gigabit Ethernet усі 4 пари використовуються для передачі даних, але у старіших стандартах (100 Мбіт/с) дві пари були вільні. Саме на цих вільних парах і виникла ідея передавати живлення.
З роками технологія розвивалася, і сьогодні є два способи передачі:
А як вони не заважають одне одному? Це найцікавіше. Дані по Ethernet — це змінний струм високої частоти (мегагерци). Живлення — це постійний струм низької напруги (48 В). На рівні фізики змінний і постійний струм можуть співіснувати в одному провіднику без взаємодії — їх легко розділити простими фільтрами (конденсатор пропускає змінний, котушка пропускає постійний).
Висновок з фізики: PoE працює одночасно з повним Gigabit Ethernet — без жодних компромісів по швидкості. Сучасні PoE++ комутатори (802.3bt) йдуть далі — підтримують 2.5G, 5G і навіть 10G на тому самому порту, разом з живленням 90 Вт. Тобто PoE — це додатковий бонус «зверху», а не ціна, яку платиш швидкістю.
У сучасному стандарті 802.3bt (PoE++) живлення передається по всіх 4 парах одночасно — це дозволяє доставити до 90 Вт без перегріву кабелю.
Узгодження: що це і чому це важливо
Перш ніж заглиблюватися в стандарти, варто зрозуміти головну рису активного PoE — узгодження (handshake) між PSE і PD. Це те, що відрізняє активний PoE від пасивного, і саме завдяки цьому активний PoE безпечний.
Коли ви вставляєте Ethernet-кабель у PoE-порт комутатора, відбувається наступне:
- PSE подає в порт тестову низьку напругу (2.7–10 В) — нешкідливу для будь-якого пристрою.
- Дивиться, який електричний опір на іншому кінці. PoE-сумісний PD має «сигнатурний резистор» точно 25 кОм.
- Якщо опір правильний — PSE вирішує, що це PoE-пристрій, переходить до наступного кроку. Якщо ні — живлення не подається взагалі.
- Через ту саму перевірку PSE визначає клас потужності (від 1 до 8) і виділяє відповідну квоту.
- Тільки після цього подається повна напруга 48 В.
Простими словами: активний PoE-комутатор спочатку «питає»: «ти PoE-пристрій?» Якщо так — подає живлення відповідної потужності. Якщо ні — не подає взагалі. Тому в активний PoE-порт можна спокійно вставляти що завгодно (ноутбук, не-PoE камеру) — нічого не згорить.
Історія і еволюція стандартів
PoE як ідея існував і до офіційних стандартів — Cisco у 2000 році почала продавати власні PoE-телефони. Але стандартизація прийшла лише з IEEE.

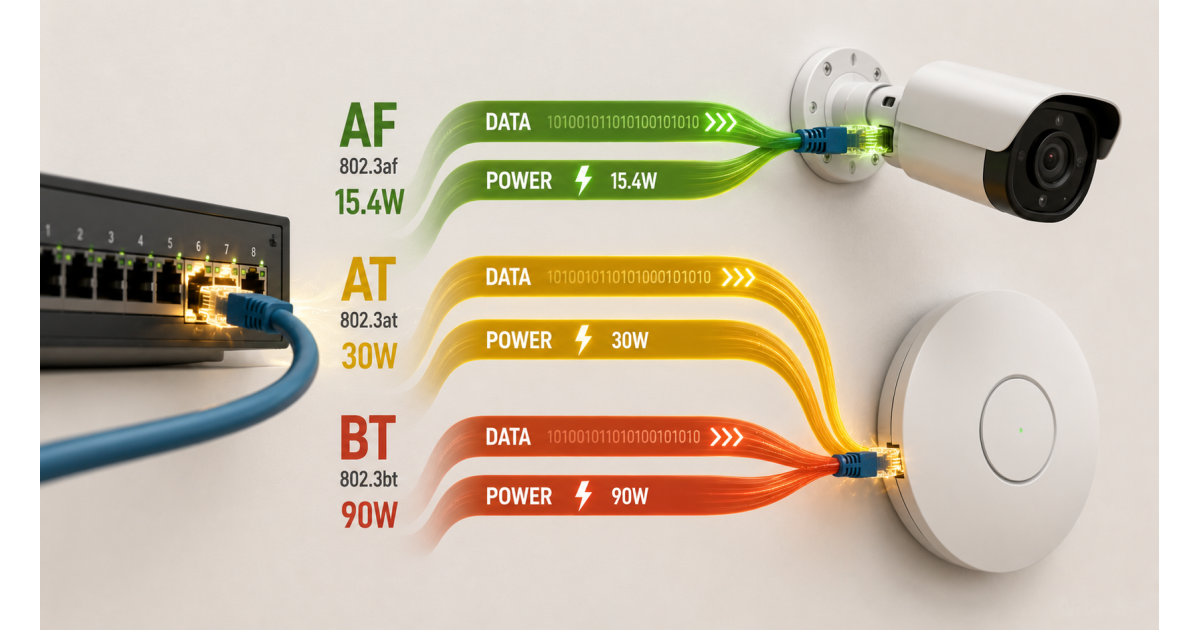

802.3af (2003) — перший офіційний стандарт. Дав 15.4 Вт на порт (на PD доходило ~12.95 Вт після втрат у кабелі). Цього вистачало для VoIP-телефонів і простих IP-камер.
802.3at (2009) — він же PoE+. Подвоїв потужність до 30 Вт (~25.5 Вт на PD). Це відкрило двері для потужніших точок доступу Wi-Fi, поворотних камер з підігрівом, IP-телефонів з кольоровими екранами.
802.3bt (2018) — революційний крок. Тут одразу два типи:
- Type 3 (PoE++ або 4PPoE) — 60 Вт, ~51 Вт на PD. Усі 4 пари використовуються для живлення.
- Type 4 (UPoE або Higher Power PoE) — 90 Вт, ~71.3 Вт на PD. Те саме, але з більшим струмом і вищими вимогами до кабелю.
З 2018 року PoE перестав бути «технологією для камер» — це повноцінна заміна електропроводки в офісах, дата-центрах, готелях. Через PoE++ можна живити монітори, тонкі клієнти, навіть стельові LED-світильники. І все це — без втрати швидкості мережі: ті ж кабелі несуть і 1G/10G дані, і десятки ват живлення одночасно.
Порівняльна таблиця стандартів
| Стандарт | Маркетингова назва | Потужність на PSE | Потужність на PD | Швидкість даних |
|---|---|---|---|---|
| 802.3af | PoE (Type 1) | 15.4 Вт | 12.95 Вт | 10/100 Мбіт |
| 802.3at | PoE+ (Type 2) | 30 Вт | 25.5 Вт | 1 Гбіт |
| 802.3bt | PoE++ (Type 3) | 60 Вт | 51 Вт | 1–10 Гбіт |
| 802.3bt | UPoE (Type 4) | 90 Вт | 71.3 Вт | 1–10 Гбіт |
Чому потужність на PD менша? Між PSE і PD є до 100 метрів кабелю — а провід має опір. Частина енергії перетворюється на тепло, тому до пристрою доходить менше, ніж видає комутатор. Стандарт враховує цей запас на втрати в кабелі.
Класифікація потужності (Power Class)
Усередині кожного стандарту PoE є додаткові «класи» — це дозволяє PSE точніше зрозуміти, скільки енергії реально потрібно конкретному PD. Без цього довелось би резервувати максимум, що неефективно.
| Клас | Стандарт | Макс. на PSE | Макс. на PD | Типове застосування |
|---|---|---|---|---|
| 0 | af | 15.4 Вт | 12.95 Вт | Невизначена потужність (default) |
| 1 | af | 4.0 Вт | 3.84 Вт | VoIP-телефон базовий |
| 2 | af | 7.0 Вт | 6.49 Вт | IP-камера стаціонарна |
| 3 | af | 15.4 Вт | 12.95 Вт | Стандартна Wi-Fi точка |
| 4 | at | 30 Вт | 25.5 Вт | PTZ-камера, потужний AP |
| 5 | bt | 45 Вт | 40 Вт | Wi-Fi 6/6E з трьома радіо |
| 6 | bt | 60 Вт | 51 Вт | Відеоконференц-станції, тонкі клієнти |
| 7 | bt | 75 Вт | 62 Вт | LED-освітлення коридорів |
| 8 | bt | 90 Вт | 71.3 Вт | Монітори, цифрові вивіски, ноутбуки |
PSE: де його взяти
Як ми визначили, PSE — це джерело живлення. На ринку є три основні форми:
PoE-комутатор (Endspan)
Звичайний Ethernet-комутатор, у якого частина або всі порти підтримують PoE. Найпоширеніший варіант — найзручніший, особливо для нових інсталяцій. Швидкість на PoE-портах залежить від моделі комутатора: бюджетні моделі мають 10/100 Мбіт + PoE, сучасні — повний 1 Гбіт або 2.5G + PoE++.
Типові конфігурації:
- 8 портів, 4 PoE (1G) — для невеликого офісу, кілька камер + точка доступу
- 16 портів, всі PoE+ (1G) — для більших офісів і малих підприємств
- 24 порти, всі PoE+ або PoE++ (1G/2.5G) — для серверних, кампусів
- 48 портів, всі PoE++ (1G/10G uplink) — для дата-центрів, готелів, високої щільності
Важлива характеристика — сумарний PoE-бюджет. Якщо комутатор має 24 порти по 30 Вт, теоретично це 720 Вт. На практиці виробник часто закладає менше — наприклад, 370 Вт. Це означає, що не всі порти одночасно зможуть видавати максимум. Про це нижче в розділі про розрахунок бюджету.
PoE-інжектор (Midspan)
Маленька «коробочка» розміром з зарядку ноутбука, яка стоїть між звичайним комутатором і PoE-пристроєм. У неї два Ethernet-порти (вхід і вихід) і шнур живлення 220 В.
Принцип роботи: дані проходять наскрізь (на повну швидкість порту, зазвичай 1 Гбіт), живлення додається. Інжектор не розуміє, що там у трафіку, він просто «домішує» 48 В у вільні пари (Mode B зазвичай).
Коли актуально:
- Існуюча мережа без PoE, треба запитати один-два пристрої
- Тимчасова інсталяція (виставка, ярмарок)
- Тестування — перевірити пристрій без купівлі дорогого PoE-комутатора
- Резервне рішення на випадок поломки PoE-комутатора
Недоліки — кожен інжектор потребує своєї розетки 220 В, окремої точки монтажу. На 10 камер потрібно 10 інжекторів — це безлад. Тому для масштабних інсталяцій кращий PoE-комутатор.
Пасивний PoE — окрема тема
Тут лише коротко — глибокий розбір буде в окремій статті в категорії «База знань».
Окрім активного PoE (про який уся ця стаття), існує пасивний PoE. Це просто подача постійної напруги (12 В, 24 В, 48 В) у кабель — без узгодження, без перевірки, без класифікації. Просто завжди подається напруга, як з звичайної розетки.
Найважливіше для цієї статті:
Активний і пасивний PoE НЕ СУМІСНІ. Якщо ви під'єднаєте PoE-пристрій 802.3at у MikroTik-комутатор з 24 В пасивним PoE — пристрій буде неробочий або згорить. І навпаки: MikroTik-точку доступу 24 В пасив не запустити від стандартного PoE-комутатора (стандарт перевірить detection, не побачить сигнатурного резистора і живлення не подасть).
Глибше про пасивний PoE — у наступній статті серії.
Що можна живити через PoE
Список постійно росте. Типові категорії пристроїв і їхні потреби в потужності:
| Пристрій | Типове споживання | Стандарт |
|---|
