Види SFP-модулів: Ethernet і PON — повний гайд

SFP — це як USB-порт у світі мережевого обладнання. Один універсальний роз'єм у комутаторі чи маршрутизаторі, у який можна встромити сотні різних «модулів-флешок»: для різних швидкостей (1G, 10G, 25G, 40G, 100G, 400G), типів кабелю (мідь, многомодова оптика, одномодова), дистанцій (від 100 метрів до 120 км), технологій (Ethernet, PON, CWDM, DWDM). У цій статті — повний огляд з реальними фото з нашого каталога SFP-модулів.

Що таке SFP взагалі

SFP (Small Form-factor Pluggable) — стандартизований форм-фактор знімного оптоелектронного модуля. Мала «коробочка» розміром з флешку, яка вставляється в слот мережевого обладнання і перетворює електричні сигнали в оптичні (або електричні високої швидкості для мідних версій), і навпаки.

Чому це важлива технологія:

Hot-swap — модулі вставляються і виймаються без вимкнення обладнання
Універсальність — один SFP-порт може працювати з мідним 1G, оптикою на 10 км або 80 км, BiDi, CWDM — залежно від встромленого модуля
Економія — не треба купувати окремі комутатори під кожен сценарій
MSA-стандарт — модулі від різних виробників взаємозамінні (з нюансами сумісності, про це нижче)

SFP існує з 2001 року, замінив старші форм-фактори GBIC і XENPAK. З роками з'явилися наступники: SFP+ (10G), SFP28 (25G), QSFP+ (40G), QSFP28 (100G), QSFP-DD (400G+). Усі вони — еволюція оригінальної ідеї.

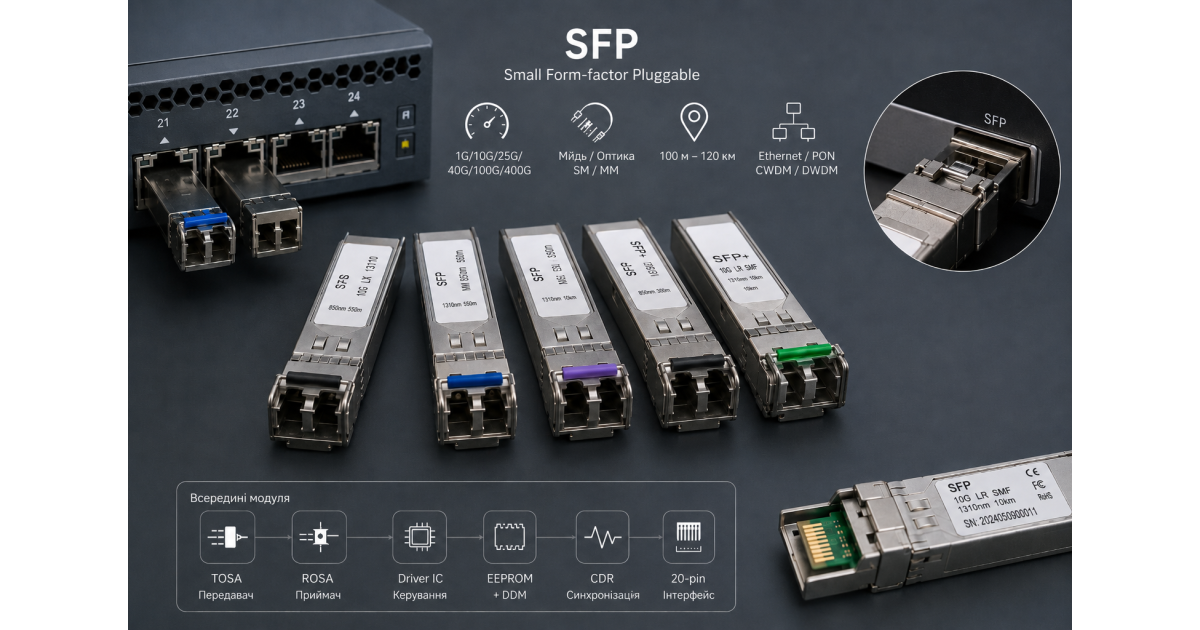

Як виглядає SFP-модуль

Реальний вигляд SFP-модуля (GPON OLT C+ 9 dBm)

Усередині типовий SFP-модуль містить кілька ключових компонентів:

TOSA (Transmitter Optical Sub-Assembly) — оптичний передавач. VCSEL- або DFB-лазер. Перетворює електричний сигнал на світло.
ROSA (Receiver Optical Sub-Assembly) — оптичний приймач. PIN-фотодіод або APD. Приймає світло і перетворює на електричний сигнал.
Driver IC — мікросхема, яка керує лазером і обробляє вихід приймача.
EEPROM + DDM — пам'ять з даними модуля і поточними параметрами (температура, напруга, рівень Tx/Rx).
CDR (Clock and Data Recovery) — відновлює тактовий сигнал з потоку даних (для SFP+ і вище).
Електричний інтерфейс — 20-pin коннектор для SFP/SFP+, більше у QSFP/QSFP-DD.
Латч — важелек на верхній частині для виймання з порту.

Класифікація за швидкістю і форм-фактором

З роками з'явилися різні «нащадки» оригінального SFP — фізично схожі, але з ширшою електричною шиною і вищою швидкістю.

Форм-фактор	Швидкість	Рік	Типове застосування
SFP	100M / 1G	2001	Доступ, абонентські порти, FE/GE
SFP+	10G	2006	Магістраль провайдера, uplink, OLT
SFP28	25G	2014	Дата-центри, server-to-switch
QSFP+	40G (4×10G)	2010	Spine-leaf, високоінтенсивна агрегація
QSFP28	100G (4×25G)	2014	Дата-центри, IXP, ISP-core
QSFP56	200G (4×50G)	2017	Hyperscale дата-центри
QSFP-DD	400G / 800G	2019+	Cloud-провайдери, AI-кластери

Фізично SFP/SFP+/SFP28 мають однаковий розмір (SFP вставляється у SFP+ слот і працює на 1G). QSFP — ширший, QSFP-DD — ще довший. Але не всі сумісні «вгору»: SFP+ слот не прийме QSFP, потрібен спеціальний адаптер QSA. QSFP+ модулі є у нашому каталозі — для агрегації 40G на серверних магістралях.

SFP за дистанцією і середовищем

Позначення	Дистанція	Тип волокна	Хвиля	Коли застосовувати
SR (Short Range)	до 300–400 м	Multimode	850 нм	Усередині дата-центру
LR (Long Range)	до 10 км	Singlemode	1310 нм	Між будинками, міські вузли
ER (Extended Range)	до 40 км	Singlemode	1550 нм	Магістралі провайдера
ZR (Long Haul)	до 80 км	Singlemode	1550 нм	Міжмісто, провайдерські backbone
ZR+	120 км+	Singlemode	1550 нм	Транспортна оптика з підсилювачами
T (Twisted Pair)	до 100 м	Мідь Cat5e/Cat6	—	Підключення до мідних мереж

Запам'ятайте логіку довжини хвилі: 850 нм — для короткої дистанції на многомоді; 1310 нм — до 10 км на одномоді; 1550 нм — далі за 10 км. Чим довша хвиля, тим менше затухання у волокні.

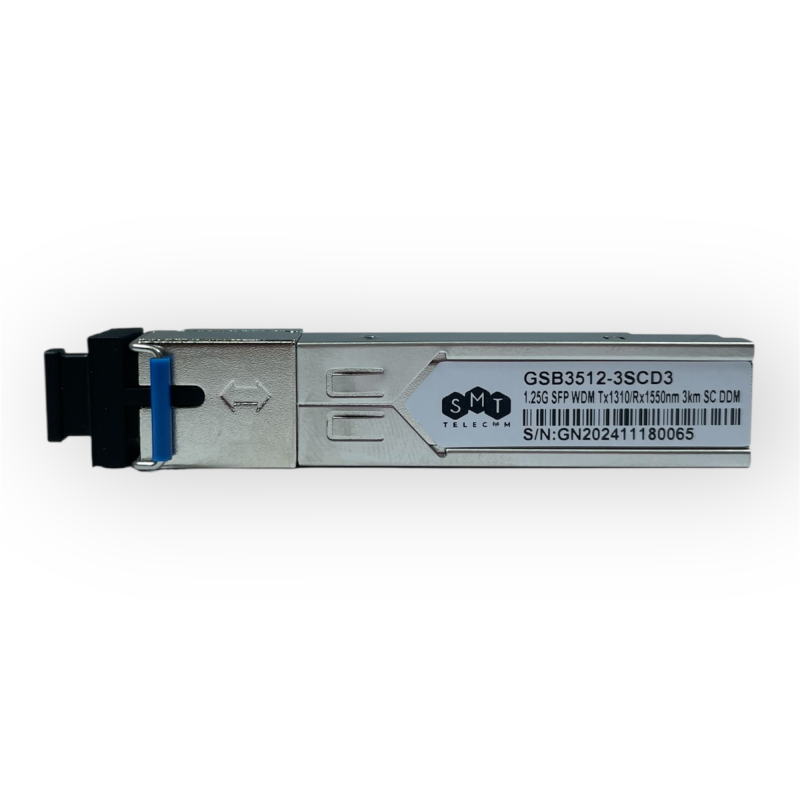

BiDi SFP — одне волокно замість двох

BiDi WDM SFP — одне волокно, дві довжини хвиль

Стандартний SFP використовує два волокна: одне для передачі, друге для прийому. BiDi (Bi-Directional) SFP працює на одному волокні — передавання і приймання йдуть по тому самому фізичному волокну на різних довжинах хвиль.

BiDi модулі завжди йдуть парами: один передає на 1310, приймає на 1550 — інший робить навпаки. Якщо переплутати — лінк не запрацює. На коробці завжди вказано «A-side» і «B-side».

Економія волокна для провайдера велика — особливо в FTTH-мережах, де кожне волокно у дільнику коштує грошей.

У нашому каталозі є BiDi-модулі обох типів: WDM SFP 1G (BiDi) на 3 / 10 / 20 / 40 / 60 км і WDM SFP+ 10G (BiDi) для магістральних ліній.

CWDM і DWDM — багато каналів на одному волокні

Якщо BiDi дає 2 канали на одному волокні, то WDM-технології йдуть набагато далі — десятки каналів одночасно.

CWDM (Coarse Wavelength Division Multiplexing)

«Грубе» розділення довжин хвиль — інтервали 20 нм. Стандартні 18 каналів у діапазоні 1271–1611 нм, на практиці частіше 8 каналів (1471–1611 нм).

Кожен CWDM SFP працює на одній фіксованій хвилі
Пасивний CWDM-мультиплексор зводить усі канали в одне волокно
На іншому кінці демультиплексор розкладає назад
Дистанції до 40–80 км
Економічне рішення для агрегації (8×10G по одному волокну)

CWDM-модулі у нашому каталозі підбираються під конкретний канал — кожен модуль працює на своїй довжині хвилі.

DWDM (Dense Wavelength Division Multiplexing)

«Щільне» розділення — інтервали 0.8 нм або менше. До 96 каналів у C-діапазоні (1530–1565 нм).

Дорожчі модулі і обладнання (потрібна точніша оптика)
Дистанції до 120 км без підсилення, до тисячі км з ербієвими підсилювачами (EDFA)
Для магістралей провайдерів, телеком-операторів, дата-центрів
До 96×100G = 9.6 Тбіт/с по одному волокну

DAC і AOC — для коротких ліній

DAC-кабель 10G SFP+ — мідне з'єднання з вмонтованими конекторами

DAC (Direct Attach Copper) — мідний кабель з двома SFP-конекторами на кінцях. Працює як прямий електричний зв'язок без оптики. Стандартні довжини 1, 2, 3, 5 метрів.

Найдешевший варіант для коротких ліній
Дуже низька затримка (немає електрооптичних перетворень)
Низьке енергоспоживання — пасивний кабель
Обмеження: до 5 м для SFP+ 10G, до 3 м для SFP28 25G

AOC (Active Optical Cable) — оптичний кабель з інтегрованими SFP на кінцях. Дистанції до 100 метрів, не можна замінити окремо одну сторону.

DAC-кабелі у нашому каталозі — різні довжини для прямого з'єднання комутаторів у стійці.

PON SFP: окремий світ для оптики провайдерів

Усе, що ми розглядали досі — Ethernet SFP. У PON-мережах (GPON, EPON, XGS-PON) використовуються спеціалізовані SFP-модулі, які працюють зовсім інакше — у burst-mode, з detection нових ONU, з адаптивним підсиленням.

PON SFP діляться на дві групи: для OLT (станція провайдера) і для ONU (абонент).

GPON OLT SFP Class C+ 9 dBm — для встановлення в OLT-комутатор

GPON OLT SFP

Модуль, який вставляється у PON-порт OLT-комутатора. Працює на двох хвилях одночасно: 1490 нм для downstream і 1310 нм для upstream.

Поділяється за класом оптичного бюджету:

Class B+ — 28 дБ, базовий GPON, до 1:64
Class C+ — 32 дБ, стандарт сучасних мереж, до 1:128
Class C++ — 35 дБ, довгі траси, висока щільність

Важливо: GPON OLT SFP — це не звичайний SFP+. У нього бурст-мод приймач (швидко реагує на змінні рівні сигналу від різних ONU), він знає протокол GPON, і має маркування PX20/PX30 або клас B+/C+/C++. Вставити такий SFP у звичайний Ethernet-комутатор — не запрацює, і навпаки.

SFP-модулі GPON/EPON для OLT — повний асортимент для головних станцій PON-мережі.

EPON OLT SFP

Аналогічна історія, але для EPON-стандарту (IEEE 802.3ah). Працює на тих самих хвилях 1490/1310 нм, але з іншим протоколом і бурст-обробкою.

Клас	Бюджет	Швидкість	Застосування
PX20+	24 дБ	1.25G симетрично	Базовий EPON, до 1:64
PRX30	28 дБ	1.25G симетрично	EPON з розширеним бюджетом
10G EPON	29 дБ	10G/1G асиметрично	Наступне покоління EPON

XGS-PON SFP — 10G симетрично

Наступне покоління GPON. Симетрична швидкість 10 Гбіт/с (downstream і upstream), нові довжини хвиль:

Downstream: 1577 нм (замість 1490 у GPON)
Upstream: 1270 нм (замість 1310 у GPON)
Оптичний бюджет: Class N1 (29 дБ), N2 (31 дБ), E1 (33 дБ), E2 (35 дБ)

Завдяки рознесенню довжин хвиль XGS-PON співіснує з GPON на одному волокні — це принципова перевага для модернізації мереж. У нашому каталозі є XGPON-модулі для модернізації існуючих GPON-мереж.

Combo SFP — GPON + XGS-PON в одному модулі

Combo (Dual-mode) SFP — інженерне досягнення останніх років. У одному фізичному корпусі — два повноцінні SFP: GPON і XGS-PON. На комутаторі це виглядає як один порт, що подає одночасно обидві технології на одне волокно.

Як це працює:

Усередині — два лазера (1490 нм GPON + 1577 нм XGS-PON downstream)
Два приймачі (1310 нм для GPON upstream + 1270 нм для XGS-PON upstream)
Внутрішній WDM-комбайнер зводить усе в один LC-роз'єм
Для OLT це два логічних PON-порти, що розділяють фізичний слот

Combo SFP — найзручніший шлях для провайдера, який має існуючу GPON-мережу і хоче поступово додавати XGS-PON для VIP-абонентів і бізнесу без зупинки сервісу.

SFP ONU (Stick ONU) — нетиповий ход

Це повний переворот логіки. SFP ONU — це абонентський оптичний термінал, виконаний у форм-факторі SFP. Тобто це не «модуль для OLT», а «ONU всередині SFP-корпусу».

Як використовується:

Бізнес-абонент має звичайний Ethernet-комутатор з SFP-портом
Провайдер встромляє у цей порт SFP ONU
З оптичного боку SFP підключається до PON-мережі провайдера
Для абонентського комутатора виглядає як просто оптичний uplink на 1 Гбіт/с
Не потрібен окремий ONU-пристрій на полиці

SFP ONU бувають кількох типів: GPON SFP ONU, EPON SFP ONU, XPON SFP ONU (універсальний), XGS-PON SFP ONU.

Як розшифрувати маркування SFP

Маркування на коробці SFP виглядає страшно: «SFP+-10G-LR-10KM-SM-LC-DDM». Розіб'ємо по частинах:

Фрагмент	Що означає
SFP+	Форм-фактор: SFP+ (10G). Може бути SFP, SFP28, QSFP+
10G	Швидкість 10 Гбіт/с
LR	Long Range — для довгих дистанцій (1310 нм)
10KM	Максимальна дистанція 10 км
SM	Single Mode — одномодове волокно (для multimode було б MM)
LC	Тип оптичного коннектора (LC duplex). Альтернативи: SC, MTP/MPO
DDM	Підтримка Digital Diagnostic Monitoring

DDM/DOM — діагностика модуля в реальному часі

DDM (Digital Diagnostic Monitoring) або DOM (Digital Optical Monitoring) — це функція моніторингу стану SFP-модуля. Кожен сучасний SFP має вбудовану EEPROM-пам'ять, яка постійно оновлюється параметрами роботи:

Температура чипа — нормально 30–60°C, критично понад 80°C
Напруга живлення — стандартно 3.3 В, допустимий діапазон ±10%
Струм лазера (Bias) — характеристика «здоров'я» передавача
Tx Power — вихідна потужність випромінювача (dBm)
Rx Power — потужність прийнятого сигналу (dBm)

На комутаторі ці дані доступні через CLI або SNMP. Це дозволяє моніторити стан кожного оптичного лінка в реальному часі — наприклад, помітити деградацію передавача за тиждень до повної відмови.

Сумісність: vendor-lock і його обхід

Тут починається важливий нюанс ринку. Виробники мережевого обладнання (Cisco, Juniper, Huawei, HPE) часто роблять так, щоб тільки їхні брендовані SFP працювали в їхніх комутаторах. Це називається vendor-lock.

Як це реалізовано:

У EEPROM модуля прошитий ідентифікатор виробника (vendor ID, OUI)
При вставленні SFP комутатор читає цей ID і порівнює зі своїм whitelist
Якщо ID не «свій» — у логах з'являється помилка, модуль або не активується, або працює з обмеженнями

Як обійти vendor-lock

OEM-кодування — це коли стороннє виробництво (Finisar, Innolight, Source Photonics та ін.) робить SFP-модуль і прошиває в EEPROM ідентифікатор «Cisco», «Juniper» тощо. Технічно це не підробка — реальна електроніка може бути навіть якіснішою. Просто комутатор не відрізняє і приймає за «свій».

На практиці:

Брендовий Cisco SFP+-10G-LR коштує $400–600
OEM-сумісний (з прошивкою «Cisco») — $40–80
OEM-неспецифічний (без vendor-lock) — $25–50

При замовленні вказуйте, для якого комутатора потрібен модуль. Постачальник прошиє EEPROM під ваш вендор. Якщо не сказати — отримаєте «голий» SFP, який не запрацює в брендовому обладнанні.

Як обрати SFP — алгоритм

Швидкість — яку швидкість має слот вашого комутатора? SFP+ потребує SFP+ 10G модуля.
Технологія — Ethernet чи PON? Не плутайте: GPON SFP не запрацює в Ethernet-комутаторі і навпаки.
Дистанція — скільки реально метрів між точками? До 300 м — SR, до 10 км — LR, до 40 — ER, далі — ZR.
Тип волокна — multimode чи singlemode? Не сумісні між собою.
BiDi чи звичайний — кабель прокладений одним волокном чи двома?
WDM — чи плануєте об'єднувати кілька лінків на одному волокні?
Бренд комутатора — потрібен vendor-lock'd модуль або OEM з потрібним кодуванням.
DDM — для критичних мереж обов'язково з підтримкою діагностики.
Запас — беріть з 10–20% запасом по дистанції.

Типові помилки

1. Multimode SFP у singlemode мережу (або навпаки)

Multimode (850 нм, OM3/OM4) і Singlemode (1310/1550 нм, G.652) не сумісні. SR-модуль не «побачить» сигнал з LR-модуля. Уважно дивіться маркування волокна.

2. BiDi A-side з A-side

BiDi працює тільки в парі A↔B. Якщо випадково замовили два «A» — лінк не запрацює.

3. Брудний LC-коннектор

Найпоширеніша «загадкова» проблема. Один пилинок на торці LC може з'їсти 1–3 дБ і вивести лінк з робочого діапазону. Завжди чистіть коннектор перед монтажем.

4. PON SFP у звичайний комутатор

GPON OLT SFP — це не звичайний 1G SFP. Він не запрацює в стандартному комутаторі, бо комутатор не вміє GPON-протокол.

5. Неузгоджена поліровка коннекторів

У PON-мережах усе на APC (зелений ковпачок). Підключення UPC-патчкорду (синій ковпачок) до APC-розетки дає 0.5–1 дБ втрат і небезпечне зворотне відбиття.

6. Перевищення робочої температури

SFP всередині закритого комутатора може нагріватися до 70–80°C. На цьому режимі деградує лазер — модуль працює пів року замість 5 років.

SFP-модулі у SMT Telecom

У нашому каталозі SFP є модулі для будь-якого сценарію — від WDM 1G до QSFP+ 40G, від GPON OLT до XGS-PON. Підкажемо вибір під ваш комутатор з урахуванням сумісності, прошиємо EEPROM під бренд при потребі.

WDM SFP (1G) WDM SFP+ (10G) QSFP+ (40G) GPON/EPON OLT CWDM DAC кабелі XGPON

Консультація: +38 099 179 63 89 або sales@smartfiber.com.ua

FAQ: часті питання про SFP

Чи можна вставити SFP у SFP+ слот?

Так, фізично вони сумісні — SFP менший і легко поміщається у SFP+ слот, працюватиме на 1G. Але навпаки не можна: SFP+ модуль не запуститься у звичайному 1G SFP-слоті, бо слот не може передавати 10G сигнал.

Що краще — Cisco-брендовий SFP чи OEM-сумісний?

Залежить від сценарію. Для критичних мереж з SLA — оригінал, бо вендор дає підтримку. Для масових інсталяцій провайдера, дата-центрів — OEM дає ту саму якість за 10x менші гроші. Більшість OEM-виробників (Finisar, Innolight, Source Photonics) поставляють і самим брендам — електроніка часто ідентична.

Скільки років служить SFP?

При нормальній експлуатації — 5–10 років. Найслабша ланка — лазер передавача, який деградує зі збільшенням температури. У холодному дата-центрі модуль витримає 10 років, у гарячому промисловому шкафу 3–5. DDM-моніторинг покаже зростання Bias-струму задовго до повної відмови.

Чим відрізняється GPON OLT SFP від звичайного 1G SFP?

У GPON OLT SFP реалізований burst-mode приймач (швидко налаштовується на сигнал від кожного ONU окремо) і двохвилевий передавач (1490 нм Tx, 1310 нм Rx). У звичайного SFP сигнал безперервний, симетричний. Замінити одне одним не вийде.

Що таке коммерційний vs індустріальний SFP?

Коммерційний (commercial): робоча температура 0...+70°C. Індустріальний (industrial): −40...+85°C, для зовнішніх боксів, аутдор-інсталяцій, промислових об'єктів. Індустріальні дорожчі на 30–50%, але необхідні для вуличних монтажів.

Чи можна замінити QSFP+ 40G на 4× SFP+ 10G через breakout-кабель?

Так, є breakout-кабелі QSFP+ → 4× SFP+. На одному кінці QSFP+ конектор, на іншому — 4 окремі SFP+. Зручно для агрегації — один порт комутатора підключає 4 server-вузли по 10G кожен. Аналогічно QSFP28 → 4× SFP28.

Як перевірити, чи робочий SFP, без комутатора?

Підключити модуль до спеціального SFP-тестера (вони існують, коштують від $300) або до іншого комутатора з аналогічним слотом. Без обладнання — не можна, бо SFP потребує живлення з боку комутатора.

SFP гріється — це нормально?

Робочий SFP нагрівається до 40–60°C — це нормально, особливо для довгобюджетних моделей (ER/ZR). Критично, якщо температура наближається до 80°C — це межа надійної роботи лазера. У DDM-моніторингу температура має бути в полі зору.

Які SFP підходять для мого OLT?

Для PON-портів OLT — спеціалізовані GPON або EPON SFP відповідного класу (B+, C+, C++). Для uplink-портів OLT — звичайні Ethernet SFP+ (10G LR/ER) або SFP (1G). Перевіряйте datasheet вашого OLT — там вказані сумісні моделі.
